Sammelschienenhalterungen (feste Halterungsart)

Technische Vorteile

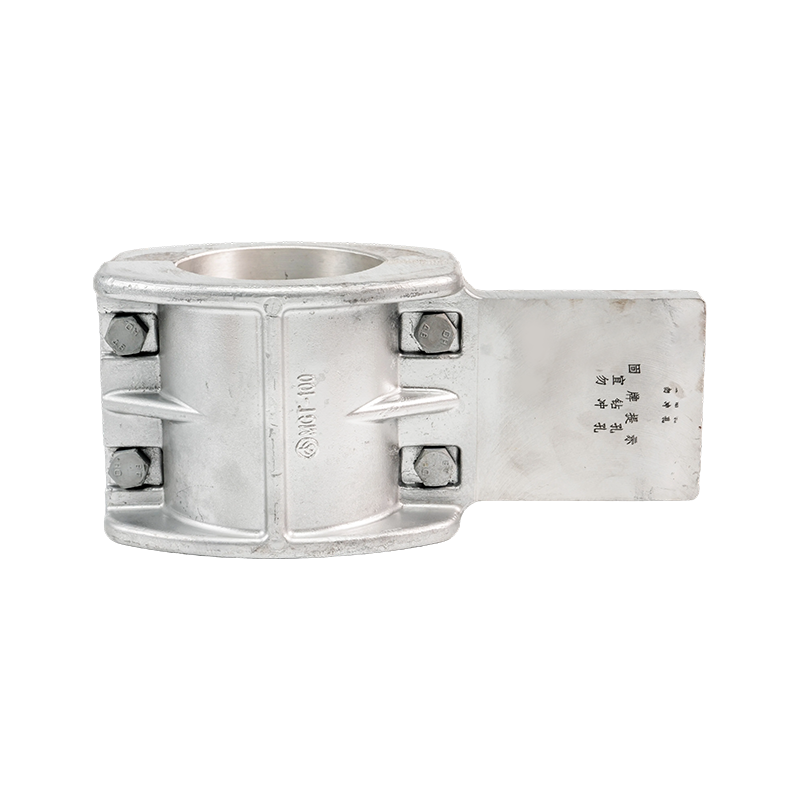

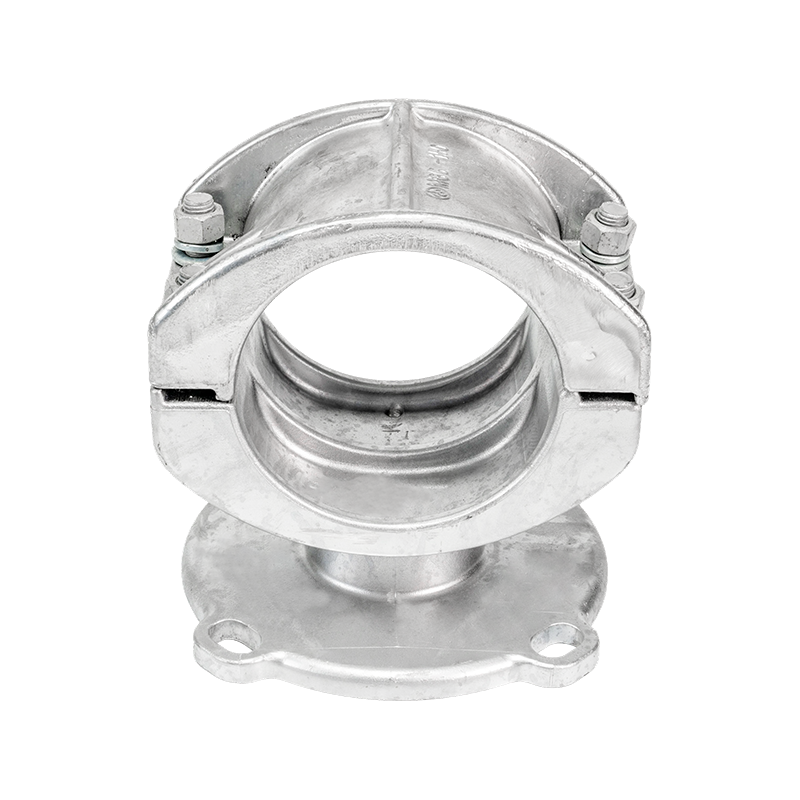

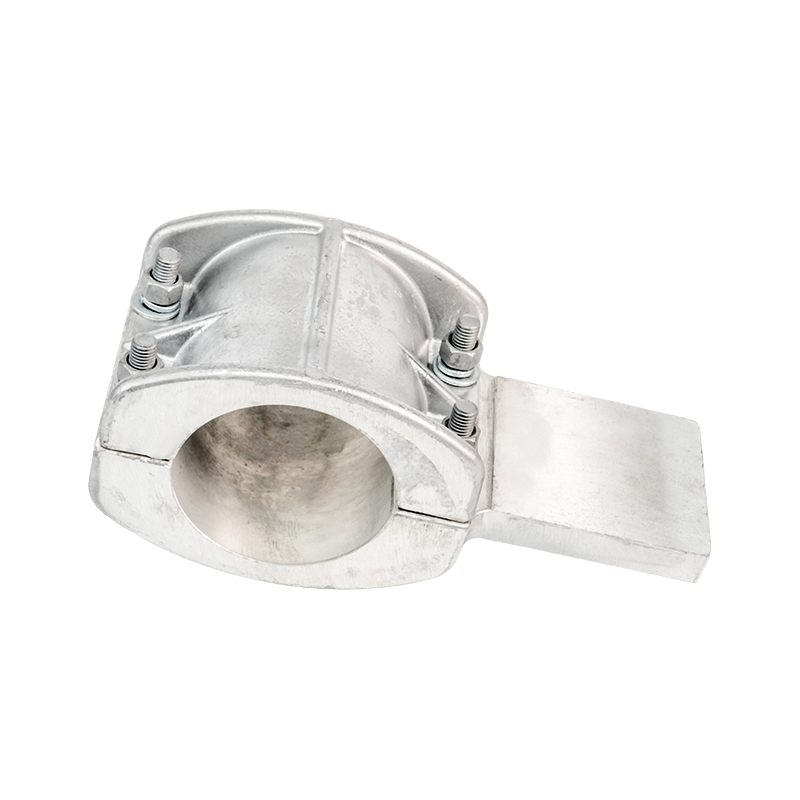

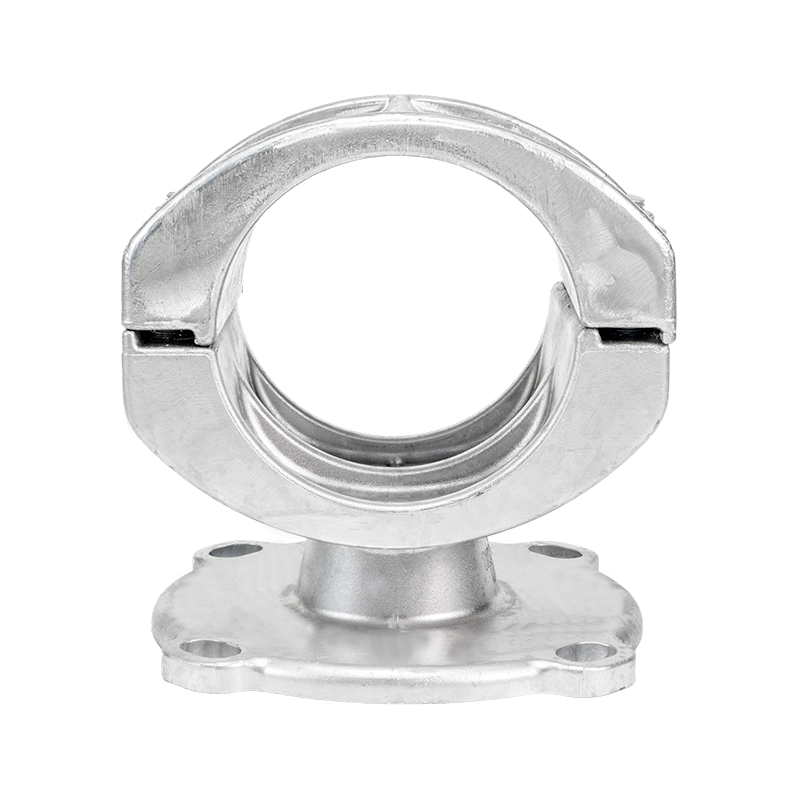

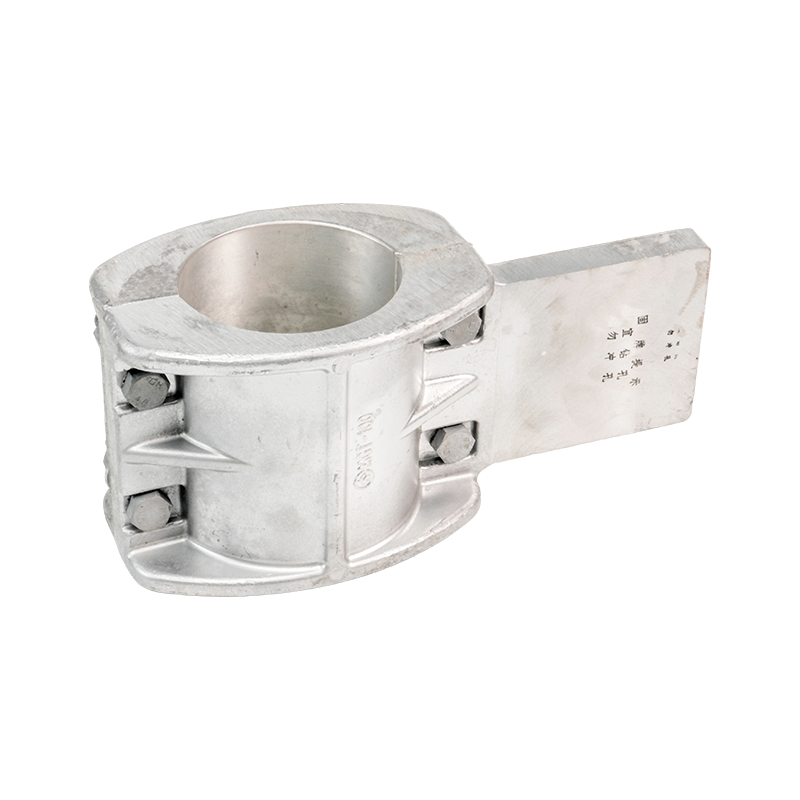

Feste Hardware vom Typ MGG: Kompatibel mit rohrförmigen Sammelschienen-Außendurchmessern von Φ50 mm bis Φ180 mm.  Erhältlich sowohl in Standard- als auch in verstärkter Ausführung. Hergestellt aus feuerverzinkten Stahlkomponenten mit klar definierten Maßparametern und Gewichtsdaten.

Endkappen vom Typ MGF: Kompatibel mit Rohrschienen-Innen-/Außendurchmessern von Φ50/45 mm bis Φ250/230 mm. Erhältlich in den Ausführungen Standard, Dämpfung und Kugelanschluss. Dämpfungstyp mit LGJ-240- bis LGJ-630-Dämpfungsdrähten zur Verbesserung der Erdbeben- und Vibrationsfestigkeit.

Spannklemmen für Stahllitzen: Integral geschmiedete Ausführung und universelle Ausführung. Kompatibel mit Stahllitzendurchmessern von Φ7,8 mm bis Φ16,0 mm, mit einer Klemmkraft von 45 kN bis 187 kN.  Hergestellt aus feuerverzinkten Stahlkomponenten mit standardisierten Abmessungen und Grifffestigkeitsparametern.

Unterstützende Aluminiumstränge mit Stahlkern (ACSR): Die Struktur entspricht der Norm GB1179-83. Die Nennquerschnitte reichen von 10/2 mm² bis 240/30 mm². Geben Sie standardisierte Parameter wie berechneten Querschnitt, Außendurchmesser, Gleichstromwiderstand, berechnete Zugfestigkeit und berechnetes Gewicht an.

Funktionen

Material und Verfahren: Die Hardware wird aus feuerverzinktem Stahl hergestellt, wobei die Dicke der Zinkbeschichtung strikt dem Standard von ≥85 μm entspricht. Durch Gesenkschmiede- und Wärmebehandlungsprozesse erreicht das Material hervorragende mechanische Eigenschaften und behält auch bei niedrigen Temperaturen von -40 °C eine gute Zähigkeit. Oberflächensandstrahl- und Passivierungsbehandlungen verbessern die Korrosionsbeständigkeit weiter und erfüllen die langfristigen Nutzungsanforderungen in korrosiven Umgebungen der C4-Stufe.

Mechanische Leistung: Die Griffstärke der Hardware reicht von 45 bis 187 kN, ausgelegt mit einem Sicherheitsfaktor von 2,5. Die Finite-Elemente-Analyse optimiert die strukturelle Spannungsverteilung und die Ermüdungslebensdauerprüfung erfüllt die Anforderung von 10^7 Vibrationszyklen. Die Resonanzfrequenzen werden außerhalb des Betriebsbereichs des Systems kontrolliert, wodurch Festigkeitsreserven für plötzliche Stoßbelastungen gewährleistet werden.

Elektrische Leistung: Das Hardware-Design berücksichtigt vollständig elektrothermische Kopplungseffekte und optimiert die Struktur, um Wirbelstromverluste zu reduzieren. Berechnungen der elektromagnetischen Kraft unter Kurzschlussbedingungen entsprechen den Anforderungen an die Systemstabilität, wobei die Kontaktwiderstandswerte unter 50 μΩ liegen. Das Anti-Corona-Design sorgt dafür, dass in Hochspannungsumgebungen keine Teilentladungen auftreten.

Umweltverträglichkeit: Die Hardware besteht 3.000 Stunden Salzsprühnebeltests und 2.000 Stunden UV-Alterungstests und behält eine stabile Leistung bei Temperaturwechseln von -40 °C bis 60 °C bei. Unter feuchten und heißen Bedingungen bleibt der Isolationswiderstand über 10^4 MΩ. Für spezielle Regionen stehen verbesserte Korrosionsschutzbeschichtungslösungen zur Verfügung.
