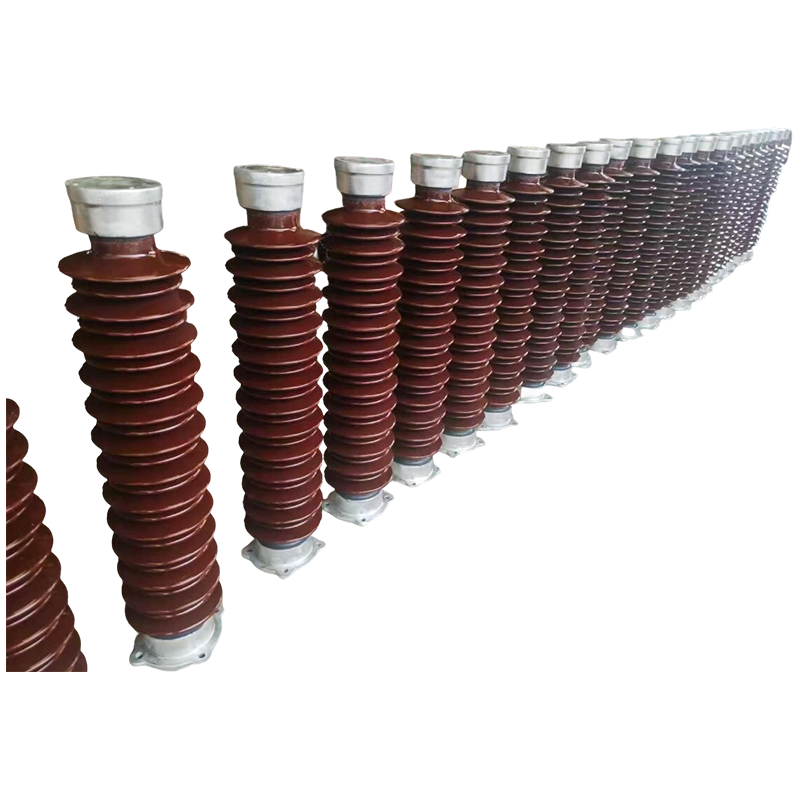

Pfostenisolator

Technische Vorteile

Vereinfachte Struktur und einfache Installation: Die isolierte röhrenförmige Stromschiene wird direkt an Stahlkonstruktionen oder Betonstützen befestigt, sodass keine Wanddurchführungen und Stützisolatoren erforderlich sind. Es wird eine freiliegende Installationsmethode verwendet, die durch spezielle rohrförmige Sammelschienenhalterungen mit einem Abstand von ≥275 mm unterstützt wird. Bei Spannweiten von 6 m bis 13 m werden feste Konsolen montiert.

Hohe mechanische Festigkeit und große Stützspanne: Die zulässige Belastung der isolierten rohrförmigen Sammelschiene ist viermal so hoch wie die der rechteckigen Sammelschienen, sodass sie erheblichen Kurzschlussströmen standhalten kann. Bei einem Kurzschlussstrom von 50 kA erreicht eine rohrförmige Sammelschiene mit einem Durchmesser von 100 x 6 mm eine hängende Spannweite von bis zu 9 Metern, und mit der Sammelschienenhalterung kann die Spannweite 13 Meter erreichen. Die Sammelschiene kann direkt an Hochspannungskammern, Innendrosseln zur Strombegrenzung oder 10-kV-Schaltschränke angeschlossen werden, wodurch der Bedarf an entsprechenden Stützisolatoren, Sammelschienenbefestigungen und strukturellen Fundamenten reduziert wird.

Starke seismische Leistung: Das Produktdesign berücksichtigt seismische Bedingungen und hält einer horizontalen Beschleunigung von 0,20 g, einer vertikalen Beschleunigung von 0,15 g, einer Vibrationsfrequenz von 20 Hz und einer Toleranz gegenüber drei Sinuswellenzyklen stand. Der Sicherheitsfaktor liegt über 1,67 und gewährleistet einen normalen Betrieb unter gleichzeitigen Erdbeben- und Kurzschlussbedingungen.

Hervorragende Anpassungsfähigkeit an die Umwelt: Geeignet für Höhen ≤4000 Meter und Umgebungen mit Verschmutzungsgrad V (starke Verschmutzung), das Kriechstreckenverhältnis beträgt 31 mm/kV. Nach der Installation von Kriechstreckenverlängerungen an Außenklemmen beträgt die gesamte Kriechstrecke mindestens 680 mm.

Funktionen

Wert der strukturellen Vereinfachung
In herkömmlichen Sammelschienensystemen erfüllen Stützisolatoren die doppelte Funktion der mechanischen Unterstützung und der elektrischen Isolierung. Durch innovative Konstruktionen, die röhrenförmige Stromschienen direkt auf Stahlkonstruktionsträgern befestigen, wird nicht nur die Anzahl der verwendeten Isolatoren reduziert, sondern auch der Systemaufbau grundlegend vereinfacht. Dies verringert die Installationskomplexität und potenzielle Fehlerquellen und spiegelt den technologischen Trend der Entwicklung von diskreten Komponenten hin zu integrierten Systemen wider.

Anforderungen an die Anpassungsfähigkeit an die Umwelt
Stützisolatoren müssen die Anforderungen an einen langfristig stabilen Betrieb in rauen Umgebungen erfüllen, insbesondere unter schwierigen Bedingungen mit Verschmutzungsgraden bis zur Klasse V, bei denen ihre Anti-Flashover-Leistung ein entscheidender Indikator wird. Durch die Optimierung des Schuppendesigns, die Verwendung hydrophober Materialien und die strenge Kontrolle der Kriechstrecke wird eine zuverlässige Isolationsleistung in besonderen Umgebungen wie Küsten- und Industriegebieten mit Verschmutzung gewährleistet.

Vergleichende Analyse von Installation und Wartung
Im Vergleich zu den komplexen Verfahren, die für die Installation herkömmlicher Stützisolatoren erforderlich sind – wie Fundamentbau, Nivellierung und Mehrpunktbefestigung – verwenden integrierte Rohrschienensysteme standardisierte Halterungsinstallationsmethoden, wodurch die Bauzeit erheblich verkürzt wird. Im Hinblick auf die Wartung erfordern herkömmliche Isolatoren eine regelmäßige Reinigung von Verunreinigungen, Risserkennung und elektrische Prüfungen, wohingegen die vollständig geschlossene Bauweise von rohrförmigen Sammelschienen die Wartungshäufigkeit und -kosten erheblich reduziert.

Material- und prozesstechnische Eigenschaften
Moderne Stützisolatoren werden hauptsächlich aus hochfestem Elektroporzellan, gehärtetem Glas oder Verbundwerkstoffen hergestellt. Unter diesen bieten Verbundisolatoren Vorteile wie ausgezeichnete Hydrophobie, hohe Berstfestigkeit und geringes Gewicht.
