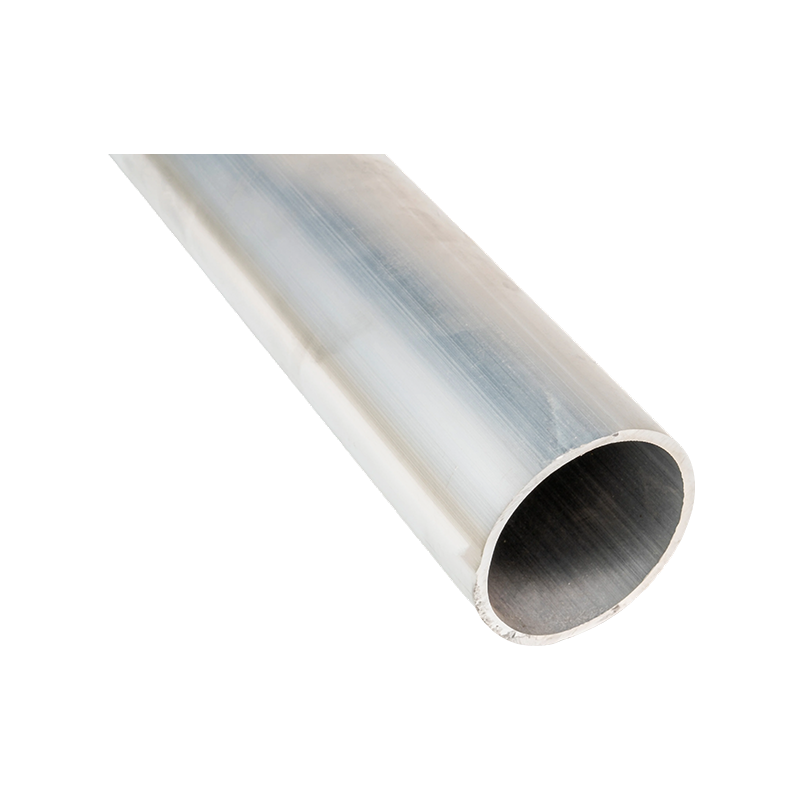

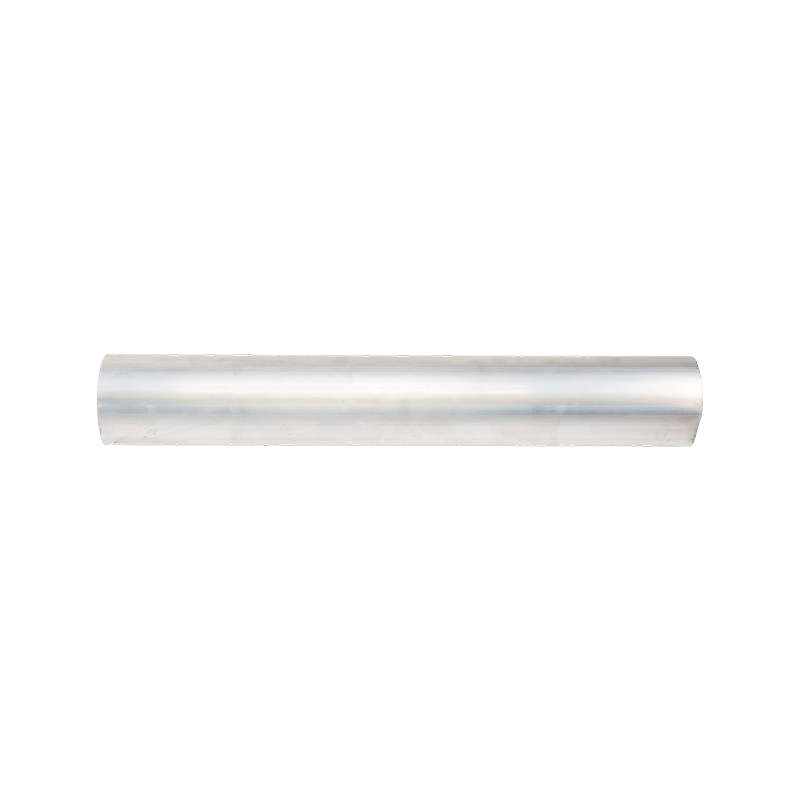

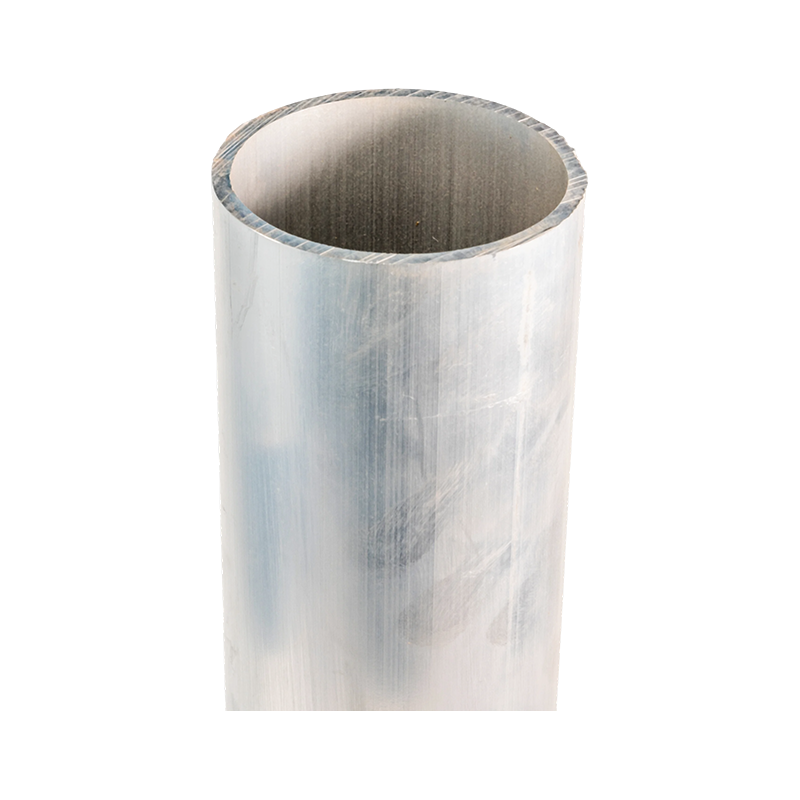

Ultrahochspannungs-Rohrsammelschiene aus Magnesium-Aluminium-Legierung

Die röhrenförmige Stromschiene aus einer Ultrahochspannungs-Magnesium-Aluminium-Legierung ist eine wichtige leitfähige Komponente, die speziell für Ultrahochspannungs-Energieübertragungs- und -transformationssysteme entwickelt wurde. Unter Verwendung einer Magnesium-Aluminium-Legierung als Hauptmaterial, hergestellt durch fortschrittliche Legierungsrezepturen und Präzisionsprozesse, bildet es ein rohrförmiges Leitersystem mit außergewöhnlicher elektrischer Leistung, mechanischer Festigkeit und Wetterbeständigkeit. Die Produktlinie umfasst verschiedene Materialspezifikationen wie die Aluminium-Magnesium-Legierung 6063G, die Aluminium-Mangan-Legierung LF21Y, die Seltenerd-Aluminiumlegierung 6R05 und die hitzebeständige Aluminiumlegierung 2A14 und deckt Ultrahochspannungsanwendungen einschließlich 220-kV-, 500-kV-, 750-kV-, ±800-kV- und 1000-kV-Szenarien umfassend ab.

Kontaktieren Sie uns +
VORV：No previous product NÄCH：Pfostenisolator
  • Produktdetails
  • Funktionen
  • Kontaktieren Sie uns

Technische Vorteile


Fortschrittliche Materialtechnologie

Verwendet unabhängig entwickelte Seltenerd- und hitzebeständige Aluminiumlegierungsformulierungen, wobei die Materialleistung international fortschrittlichen Standards entspricht.

Die Legierungszusammensetzung ist optimiert, um ein Gleichgewicht zwischen elektrischer Leitfähigkeit, mechanischer Festigkeit und Hitzebeständigkeit herzustellen.


Präzisionsfertigungsprozesse

Die horizontale Hot-Top-Gießtechnologie sorgt für Materialreinheit und mikrostrukturelle Gleichmäßigkeit.

Die Querloch-Warmwalztechnologie ermöglicht eine nahtlose Rohrproduktion und eliminiert Schweißnahtschwächen.

Durch thermomechanische Behandlung und mehrstufige Kaltziehprozesse wird die Mikrostruktur des Materials präzise gesteuert.


Hervorragende elektrische Leistung

Hohe Leitfähigkeit: Starke Stromtragfähigkeit und hohe Übertragungseffizienz.

Geringer Verlust: Das hervorragende konvektive Wärmeableitungsdesign sorgt für einen kontrollierten Temperaturanstieg und minimalen Energieverlust.

Hohe Strombelastbarkeit: Unterstützt Anforderungen an die Übertragung extrem hoher Ströme.

Hohe Temperaturbeständigkeit: Betriebstemperaturen bis zu 150 °C–200 °C mit stabiler Leistung unter Hochtemperaturbedingungen.


Zuverlässige Sicherheitsleistung

Vollständiges Abschirmungsdesign: Gleichmäßige elektrische Feldverteilung ohne Koronaentladung.

Korrosionsbeständigkeit: Fortschrittliche Oberflächenbehandlungstechnologie sorgt für starke Korrosionsbeständigkeit.

IceProof Performance: Spezielle Oberflächenbehandlung verhindert Eisbildung.

Erdbebensicherheit: Das Strukturdesign passt sich an seismische Umgebungen mit hoher Intensität an.




Funktionen

Materialeigenschaften: Die röhrenförmige Stromschiene aus einer Ultrahochspannungs-Magnesium-Aluminium-Legierung verwendet ein optimiertes Verhältnis von Magnesium zu Aluminium, wodurch eine deutliche Gewichtsreduzierung erreicht und gleichzeitig eine hervorragende elektrische Leitfähigkeit gewährleistet wird. Aufgrund seiner hohen spezifischen Festigkeit und überlegenen Korrosionsbeständigkeit eignet es sich besonders für Ultrahochspannungsanwendungen, wodurch die Gleichmäßigkeit der Stromverteilung effektiv verbessert und die Gesamtsystemlast reduziert wird.


Mechanische Leistung: Dieses Produkt weist eine hervorragende Zugfestigkeit, Biegefestigkeit und Vibrationsfestigkeit auf und unterstützt Installationen mit größerer Spannweite als herkömmliche Konstruktionen. Es passt sich extremen Umgebungsbedingungen wie hohem Winddruck und starken Vibrationen perfekt an und bietet zuverlässige Strukturstabilität für anspruchsvolle Anwendungen wie Windkraft und Schienenverkehr.


Isolierung und Prozesskompatibilität: Die röhrenförmige Sammelschiene aus Magnesium-Aluminium-Legierung weist eine hervorragende Kompatibilität mit verschiedenen Isolierungsprozessen auf, einschließlich Epoxid-Vakuumguss und PTFE-Umhüllung. Durch eine spezielle Oberflächenoxidationsbehandlung werden Probleme mit der Haftung der Isolierung effektiv gelöst und eine feste Verbindung zwischen der Isolierschicht und dem Leiter gewährleistet, um die Anforderungen an die Zuverlässigkeit der Isolierung in verschiedenen Umgebungen zu erfüllen.


Erweiterung des Anwendungsszenarios: Über herkömmliche Wind- und Photovoltaikanwendungen hinaus eignet sich dieses Produkt besonders für raue Bedingungen wie Offshore-Windkraft, Salznebelumgebungen und Kraftwerke in großer Höhe. Es erfüllt auch die strengen Anforderungen an Leichtbauweise und Korrosionsbeständigkeit in Spezialanwendungen wie dem Schienenverkehr und der Luft- und Raumfahrt und demonstriert damit eine breite Branchenanpassungsfähigkeit.

Empfohlene Produkte

Über uns
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Ultra-high Voltage Busbar System Manufacturer and OEM Magnesium-Aluminum Alloy Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Wir stellen ein professionelles Team aus Branchenexperten, erfahrenen Ingenieuren und Technikern sowie erfahrenen Produktionsspezialisten zusammen, die sich seit vielen Jahren mit Energieanlagentechnik beschäftigen.
Zu unseren Hauptprodukten gehören Rohrschienen aus Kupfer und Aluminium, Rohrschienen für Windkraftanlagen, Intensivschienen (Kompaktschienen) und Schleifleitungssysteme. Wir konzentrieren uns auf die Forschung und Entwicklung sowie die Herstellung von vollständig isolierten, geschlossenen Röhrensammelschienen und Niederspannungs-Gießharz-Sammelschienensystemen für 0,4 kV–35 kV und bieten zuverlässige Stromübertragungswege für Kraftwerke, Umspannwerke, Windparks, Schienenverkehr und Industrieanlagen.
Ehrenurkunde
  • Geschäftslizenz
  • Gebrauchsmuster-Patentzertifikat
  • Gebrauchsmuster-Patentzertifikat
  • Gebrauchsmuster-Patentzertifikat
  • Gebrauchsmuster-Patentzertifikat
  • Gebrauchsmuster-Patentzertifikat
  • Gebrauchsmuster-Patentzertifikat
  • Gebrauchsmuster-Patentzertifikat
Nachrichten
Rohrförmige Sammelschiene aus Aluminiumlegierung Industry knowledge

1. Was ist eine rohrförmige Sammelschiene aus einer Ultrahochspannungs-Magnesium-Aluminium-Legierung?

Die Ultrahochspannungs-Rohrsammelschiene aus Magnesium-Aluminium-Legierung ist eine leistungsstarke leitfähige Komponente aus einer Magnesium-Aluminium-Legierung, die für Ultrahochspannungs-(UHV)-Energieübertragungs- und -verteilungssysteme entwickelt wurde. Es vereint den leichten Vorteil von Aluminium mit der hohen mechanischen Festigkeit von Magnesium und dient als Kernträger für die verlustarme Kraftübertragung mit hohem Strom. Ein Profi Hersteller von Ultrahochspannungs-Rohrschienen aus Magnesium-Aluminium-Legierung produziert Produkte, die den UHV-Standards (≥500 kV) entsprechen, mit stabiler Leistung und langer Lebensdauer.

(1) Kernleistungsindikatoren

Produkte von einem zuverlässigen Hersteller von Ultrahochspannungs-Rohrschienen aus Magnesium-Aluminium-Legierung haben eine Nennspannung von 500 kV-1000 kV , Nennstrom bis zu 12000A und eine elektrische Leitfähigkeit von ≥60 % IACS. Sie können Arbeitstemperaturen von -40℃ bis 150℃ standhalten und haben eine Zugfestigkeit von 180-250 MPa, was für raue Umgebungen in Stromversorgungssystemen geeignet ist.

2. Hauptanwendungen der rohrförmigen Sammelschiene aus Ultrahochspannungs-Magnesium-Aluminium-Legierung

Als Schlüsselkomponente in UHV-Stromversorgungssystemen ist das Ultrahochspannungs-Rohrsammelschiene aus Magnesium-Aluminium-Legierung wird häufig in Szenarien eingesetzt, die eine hohe Stromübertragung und eine stabile Isolierung erfordern, hauptsächlich einschließlich:

  • UHV-Umspannwerke (500 kV und höher), die für Sammelschienenverbindungen zwischen Transformatoren, Leistungsschaltern und anderen Geräten verwendet werden.
  • Kraftwerke zur Stromerzeugung (Wasserkraft, Wärmekraft, neue Energie), die Generatoren an Stromnetze anschließen, um große Strommengen zu erzeugen.
  • UHV-Übertragungsleitungs-Verbindungsknoten, die den Leistungsverlust reduzieren und eine stabile Stromübertragung über große Entfernungen gewährleisten.
  • Große industrielle Stromverteilungssysteme (Metallurgie, chemische Industrie), die sich an Arbeitsbedingungen mit hoher Last und hoher Spannung anpassen.

Die Ultrahochspannungs-Rohrsammelschiene aus Magnesium-Aluminium-Legierung Löst effektiv die Probleme des hohen Gewichts und des hohen Verlusts herkömmlicher Sammelschienen und verbessert die Effizienz von Stromübertragungssystemen.

3. Leistungsvergleich mit herkömmlichen Sammelschienen

Leistungsvergleich von Ultrahochspannungs-Rohrschienen aus Magnesium-Aluminium-Legierung und herkömmlichen Sammelschienen
Sammelschienentyp Gewicht (kg/m) Stromausfall Maximale Spannung
Ultrahochspannungs-Rohrsammelschiene aus Magnesium-Aluminium-Legierung 8-12 Niedrig (≤2 % pro 100 m) 1000kV
Traditionelle Kupfer-Sammelschiene 25-30 Mittel (≤3,5 % pro 100 m) 500kV
Gewöhnliche Aluminium-Sammelschiene 7-10 Hoch (≤4 % pro 100 m) 220kV

Ein Profi Hersteller von Ultrahochspannungs-Rohrschienen aus Magnesium-Aluminium-Legierung Optimiert das Legierungsverhältnis, wodurch das Produkt leichter als Kupfer-Sammelschienen und energieeffizienter als gewöhnliche Aluminium-Sammelschienen ist, was die bevorzugte Wahl für UHV-Stromversorgungssysteme ist.

4. Häufig gestellte Fragen

F1: Wie hoch ist die Lebensdauer der rohrförmigen Sammelschiene aus einer Ultrahochspannungs-Magnesium-Aluminium-Legierung?

A: Mit einer Korrosionsschutzbehandlung kann es dienen 30-40 Jahre in UHV-Stromversorgungssystemen unter normalen Arbeitsbedingungen.

F2: Wie wählt man einen zuverlässigen Hersteller von rohrförmigen Sammelschienen aus Magnesium-Aluminium-Legierung für Ultrahochspannung aus?

A: Priorisieren Sie Hersteller mit UHV-Produkttyp-Testberichten, stabiler Legierungsmaterialqualität und umfassender Projektanwendungserfahrung.

F3: Kann es in rauen Außenumgebungen verwendet werden?

A: Ja, es verfügt über eine ausgezeichnete Wetterbeständigkeit und hält hohen Temperaturen, niedrigen Temperaturen und Salznebel stand, geeignet für UHV-Umspannwerke im Freien.

F4: Wie groß ist die maximale Spannweite dieser Sammelschiene?

A: Die maximale Unterstützungsspanne, die erreicht werden kann 8 Meter , wodurch die Anzahl der Halterungen reduziert und die Installation vereinfacht wird.
