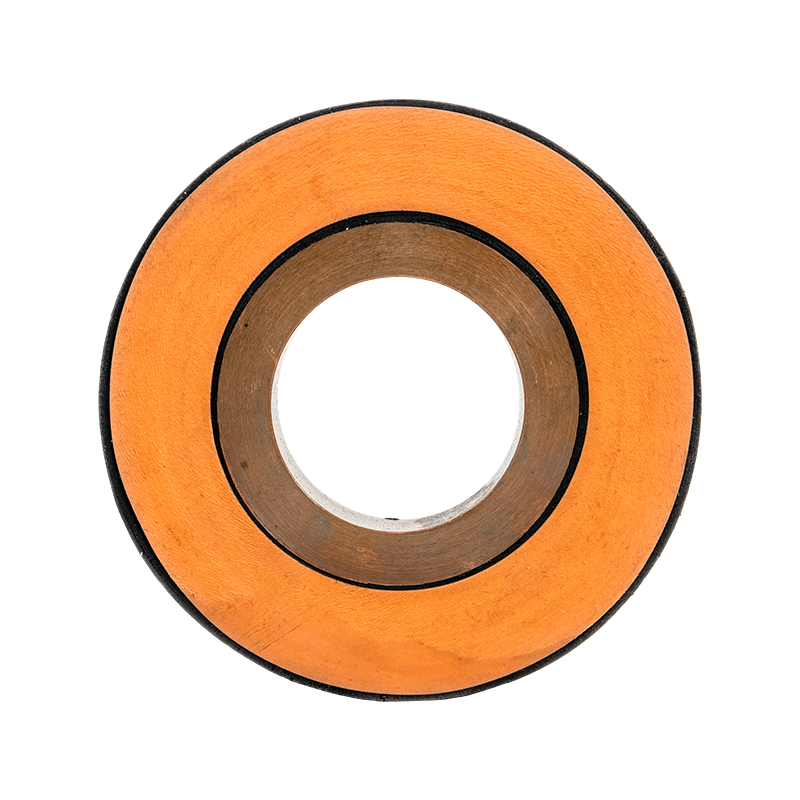

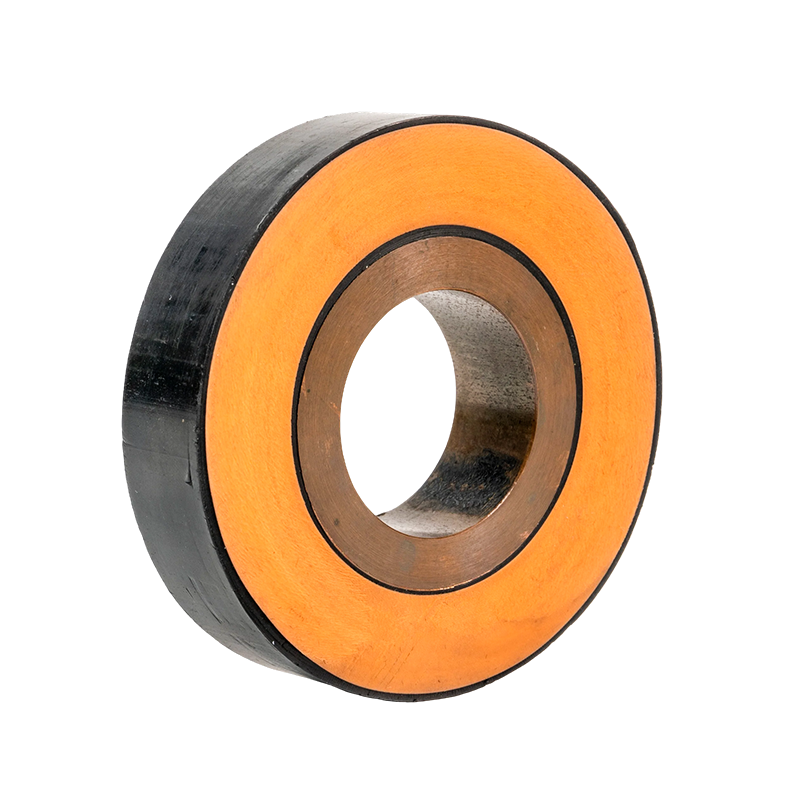

Rohrförmige Sammelschiene aus EPDM-Silikonkautschuk

Die röhrenförmige Sammelschiene aus EPDM-Silikonkautschuk verfügt über eine abgeschirmte Verbundisolationsstruktur. Durch die Polymerextrusionstechnologie werden der rohrförmige Kupfer- oder Aluminiumleiter, die Leiterabschirmung, die Isolationsschicht und die Isolationsabschirmung in einem einzigen Prozess koextrudiert, wodurch sowohl leitende stromführende als auch abgeschirmte Isolationsfunktionen für den Draht erreicht werden. Die röhrenförmige Sammelschiene aus EPDM-Silikonkautschuk wird mithilfe einer dreischichtigen Coextrusionstechnologie hergestellt, die dichte und lückenlose Schnittstellen zwischen der inneren und äußeren Abschirmschicht und der Isolierschicht gewährleistet. Das primäre Isoliermaterial ist Ethylen-Propylen-Dien-Monomer (EPDM)-Gummi, der Leiter ist ein massives Kupferrohr, die Metallabschirmschicht besteht aus Kupferfolie, der Außenmantel besteht aus Polyolefin-Polymer-Isolierung und die Verbindungen sind abgeschirmt, um eine vollständige Isolierung entlang der gesamten Leitung zu erreichen.

Kontaktieren Sie uns +
VORV：Rohrförmige Sammelschiene aus Epoxidharzguss NÄCH：Kein nächstes Produkt
  • Produktdetails
  • Funktionen
  • Kontaktieren Sie uns

Technische Vorteile

Dreischichtige Co-Extrusionstechnologie: Die Leiterabschirmung, die Isolationsschicht und die Isolationsabschirmung werden gleichzeitig extrudiert und geformt, wodurch dichte und lückenlose Schnittstellen zwischen den Schichten gewährleistet werden und die Gesamtleistung des Produkts deutlich verbessert wird.


Optimiertes elektrisches Felddesign: Die Anschlüsse verfügen über eine vorgefertigte Kaltschrumpfstruktur, die das elektrische Feld an Spannungskonzentrationspunkten durch Spannungskegel neu verteilt, die elektrische Feldintensität reduziert und Entladungs- und Isolationsschäden minimiert.


Zuverlässige Verbindung und Strombelastbarkeit: Anschlussadapter ermöglichen einen reibungslosen Übergang vom runden Kupferrohrleiter zu flexiblen Kompensatoren, reduzieren den Temperaturanstieg an den Enden und stellen die Strombelastbarkeit des Leiters sicher. Bei den Zwischenverbindungen werden Innenhülsenverbindungen aus Edelstahl für Leiter verwendet, die außen mit zwei halbkreisförmigen Sammelschienen gesichert und mit vier Spezialwerkzeugen mit C-Klammern aus Edelstahl festgezogen und verschweißt werden, um die Strombelastbarkeit des Leiters zu gewährleisten und Verformungen zu verhindern.


Kompakte und wasserdichte Struktur: Die Verbindungen sind kompakt und einfach zu installieren. Speziell abgedichtete Zwischenverbindungen unterstützen den kurzzeitigen Untertauchbetrieb der Stromschiene.


Produktstruktur und Anforderungen
Die zusammengesetzte, abgeschirmte, isolierte röhrenförmige Sammelschiene ist eine Kombination aus einem röhrenförmigen (Kupfer oder Aluminium) Sammelschienenleiter und einer Leiterabschirmung, Isolierung, Isolationsabschirmung usw., die aus Polymer extrudiert wird, um den Leitungsstrom und die Abschirmisolierung der Sammelschiene zu realisieren.

Hauptrohstoffauswahl: Hartleiter-Kupferrohr (speziell angepasst), Innenschirm, Außenschirm, ein EPDM-Gummi, eine Metallabschirmschicht, eine Kupferfolie, ein Außenmantel und eine Polyolefin-Polymer-Isolierung.
Kerntechnologie: Dreischichtige Coextrusionstechnologie – Extrusionsqualitätssicherung, die Schnittstelle zwischen der inneren und äußeren Abschirmung und Isolierung ist dicht und lückenlos, was die Leistung des isolierten Rohrbusses erheblich verbessert; Die isolierte Rohrschienenverbindungstechnologie verwendet eine abgeschirmte Rohrverbindung, um das Produkt zu vervollständigen.

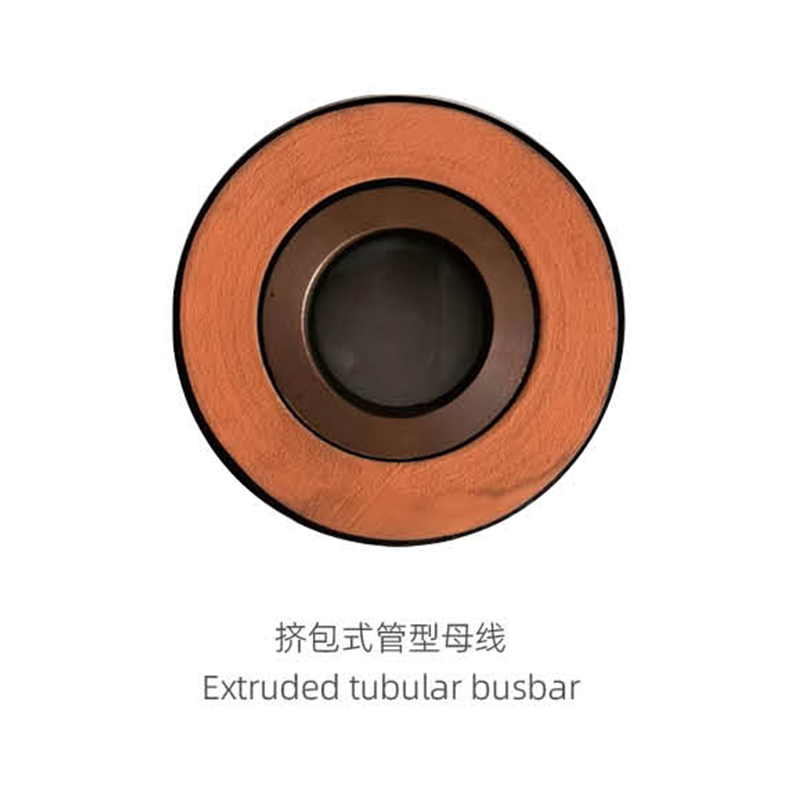

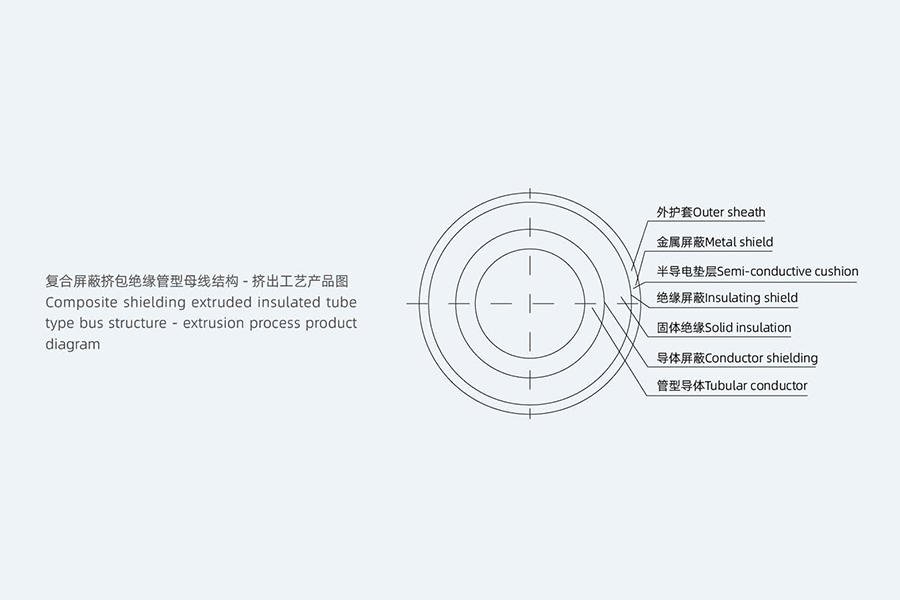

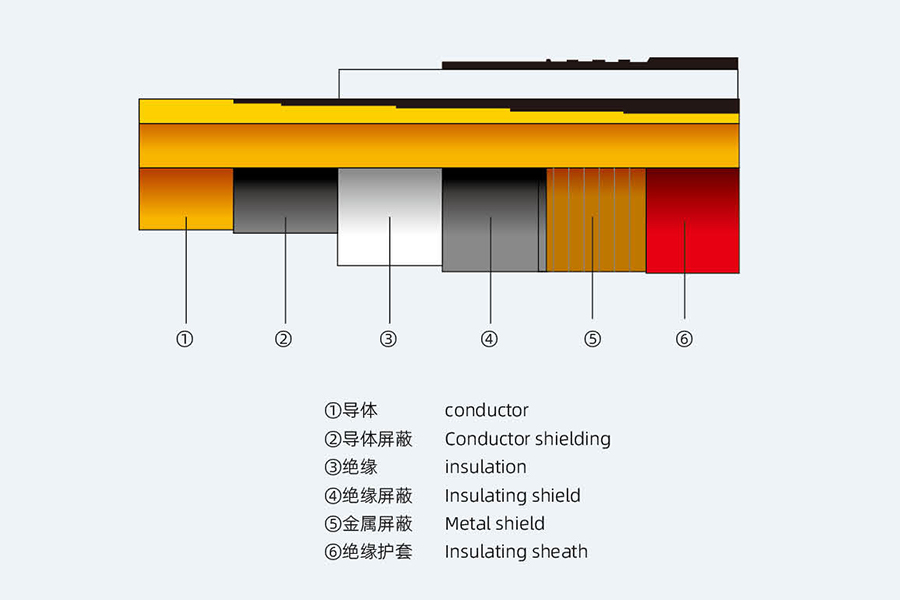

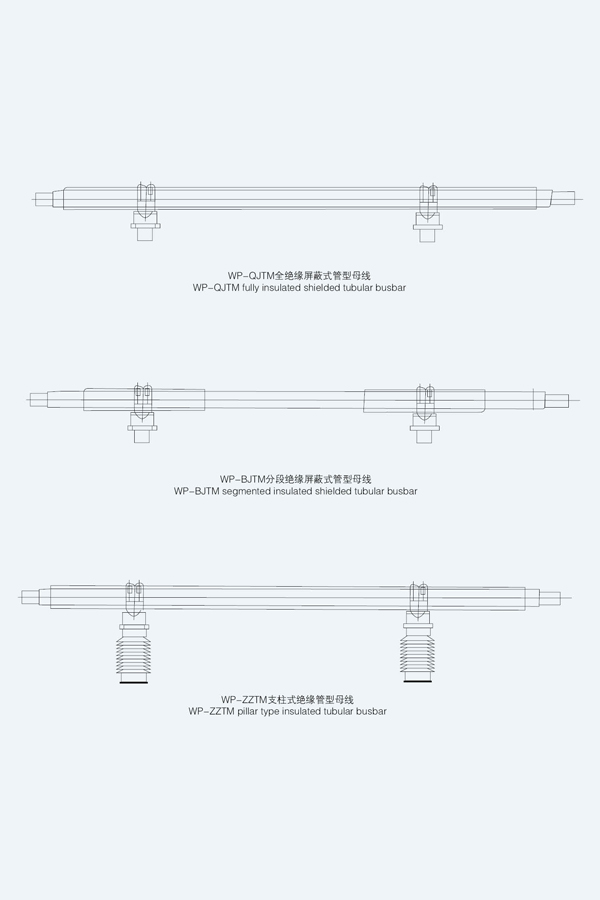

Produktstrukturzeichnung

Vorteile der extrudierten isolierten Rohrschiene
Der Anschlussadapter verbindet das Kupferrohr des runden Leiters mit dem Anschlussende des weichen Kompensators und sorgt so für einen reibungslosen Übergang von rund zu quadratisch, wodurch der Temperaturanstieg am Ende verringert und die Stromtragfähigkeit des Leiters sichergestellt wird. Der Spannungskegel wird verwendet, um die Verteilung des elektrischen Feldes bei der Spannungskonzentration des vorgefertigten Kaltschrumpfanschlusses zu ändern, die Intensität des elektrischen Feldes zu verringern, die Produktentladung zu reduzieren, den Isolationsschaden zu reduzieren, die Leistung des Rohrbusses zu verbessern, die Betriebslebensdauer des Rohrbusses sicherzustellen und die Ausfallunfallrate zu reduzieren.

Produktionstechnologie der isolierten Rohrsammelschiene
Vorteile der Verbindung: kleine Struktur, einfach zu installieren, nach einer speziellen Behandlung kann sie für kurze Zeit in Wasser getaucht werden, indem die geometrische Form der Verbindungsspannungskonzentration der Rohrsammelschiene geändert wird, um die Verteilung des elektrischen Feldes zu ändern, die elektrische Feldstärke zu verringern, um die Möglichkeit einer Koronaerzeugung zu verringern, Isolationsschäden zu reduzieren, die Leistung der Rohrsammelschiene zu verbessern, die Lebensdauer der Rohrsammelschiene sicherzustellen, die Ausfallunfallrate zu reduzieren.

Allgemeine Regeln
Diese technische Spezifikation gilt für die vollständig isolierte Kupfersammelschiene mit Verbundabschirmung und legt die technischen Anforderungen in Bezug auf Funktion, Struktur, Leistung, Installation und Prüfung fest.
Diese technische Spezifikation stellt die technischen Mindestanforderungen dar, spezifiziert nicht alle technischen Details und zitiert nicht vollständig die Bestimmungen der relevanten Normen und Spezifikationen. Der Auftragnehmer stellt qualitativ hochwertige Produkte gemäß dieser technischen Spezifikation und den relevanten nationalen Standards bereit.


Typische Anwendungslösungen für isolierte Rohrschienen

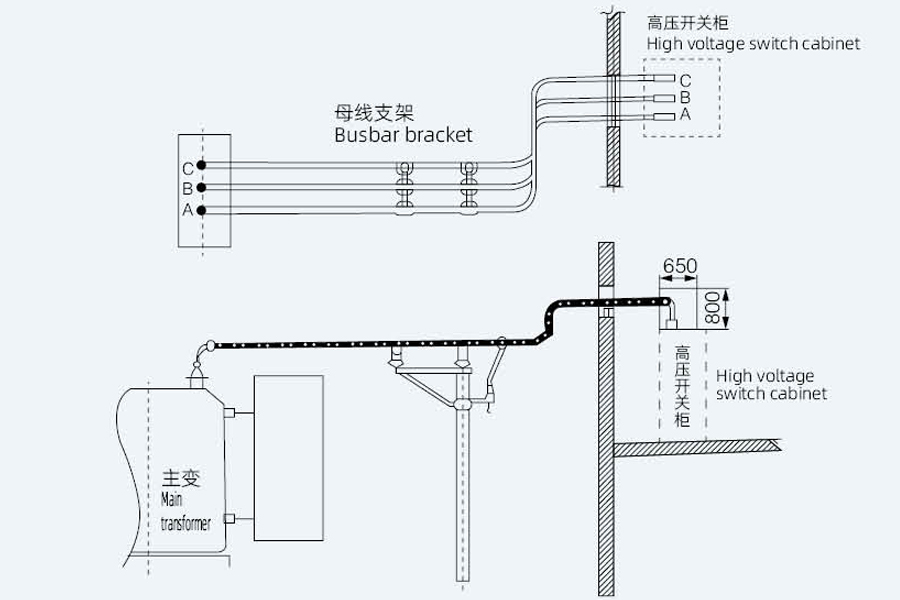

Methode 1: Schließen Sie den Haupttransformator an den Kontrollraum an
Dies ist die gebräuchlichste Art der Anwendung von rohrförmigen Sammelschienen. Die Sammelschiene ist direkt von den Niederspannungsklemmen des Haupttransformators mit dem verbunden
Schaltschrankklemmen in der Leitwarte. Hauptvorteile: Geeignet für große Ströme. Die Verkabelung ist klar und schön und kann vollständig oder halbisoliert sein.

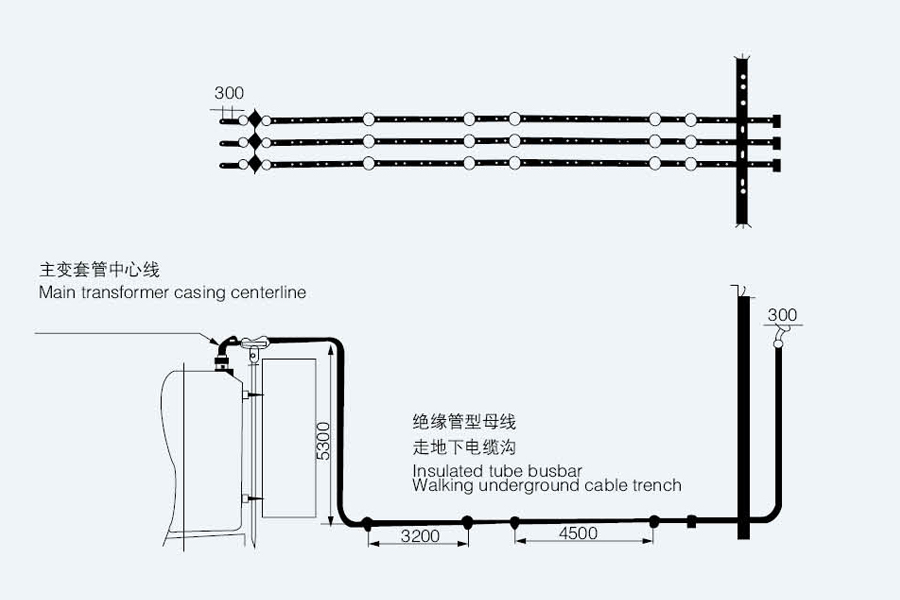

Methode 2: Die Sammelschiene wird durch einen Kabelgraben oder ein Kabelzwischengeschoss verlegt
Die folgende Abbildung zeigt eine weitere gängige Art der Anwendung von rohrförmigen Stromschienen. Die Sammelschienen können über unterirdische Kabelgräben mit Schaltschränken verbunden werden
oder Kabelbühnen, aber auch für Verbindungen zwischen Schaltschränken einsetzbar. Diese Stromschiene ist vollisoliert und eignet sich besonders für Situationen
wo die Verkabelung schwierig ist.

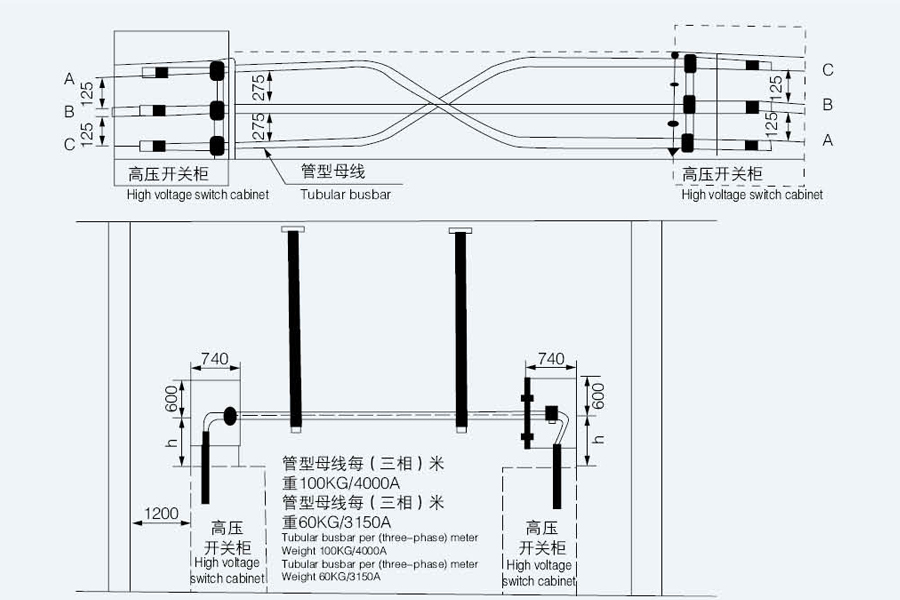

Methode 3: Rohrförmige Stromschienen werden durch Kabelgräben oder Kabelzwischengeschosse verlegt
Bei dieser Methode handelt es sich um die obere Kabelverbindungsmethode des Schaltschranks. Der Anschluss kann auch über das Kabelzwischengeschoss und den unteren Kabelanschluss erfolgen
Methode. Benutzer können entsprechend der tatsächlichen Situation wählen. Der Sammelschienentyp ist vollständig isoliert.

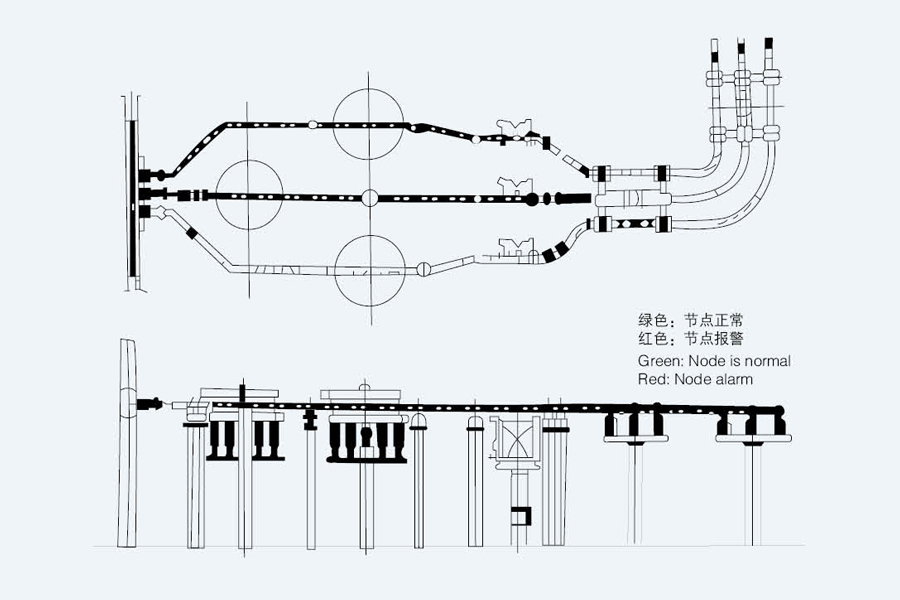

Methode 4: Rohrbus-CNC-Überwachungssystem
Unser Unternehmen entwickelt es selbst und implementiert eine unbemannte intelligente Überwachung mehrerer technischer Daten des U-Bahn-Busses.

Isolierte Rohrsammelschiene

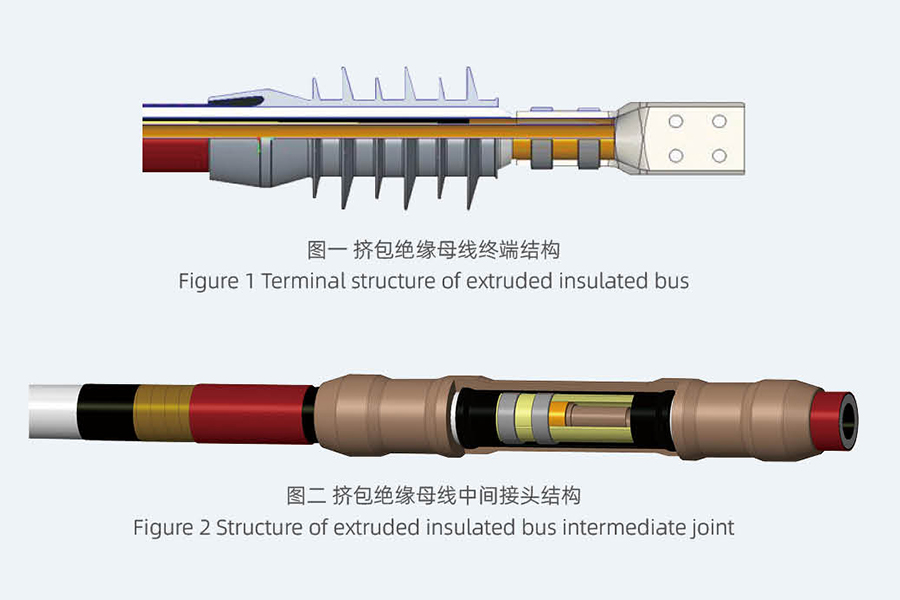

Vorteile vorgefertigter Kaltschrumpf-Zwischenverbindungen

Kompakte Struktur, einfach zu installieren.


Ändert die Verteilung des elektrischen Feldes an Spannungskonzentrationspunkten der rohrförmigen Sammelschienenverbindung durch Änderung ihrer geometrischen Form und verringert dadurch die Intensität des elektrischen Feldes.


Ziel ist es, die Wahrscheinlichkeit einer Koronaentladung zu minimieren, Isolationsschäden zu reduzieren und die Leistung der rohrförmigen Sammelschiene zu verbessern.


Gewährleistet die Lebensdauer der röhrenförmigen Stromschiene und reduziert die Häufigkeit von Pannenunfällen.


Der direkte Kontakt zwischen den Leitern wird durch Innenhülsen aus Edelstahl erreicht, die außen mit zwei halbkreisförmigen Stromschienen verbunden sind. Vier C-Klemmen aus Edelstahl werden mit speziellen Werkzeugformen festgezogen und verschweißt, um die Stromtragfähigkeit des Leiters zu gewährleisten und Verformungen zu verhindern.


Nach der wasserdichten Behandlung ermöglichen Zwischenverbindungen einen kurzen Betrieb der Sammelschiene, während sie in Wasser getaucht ist.
