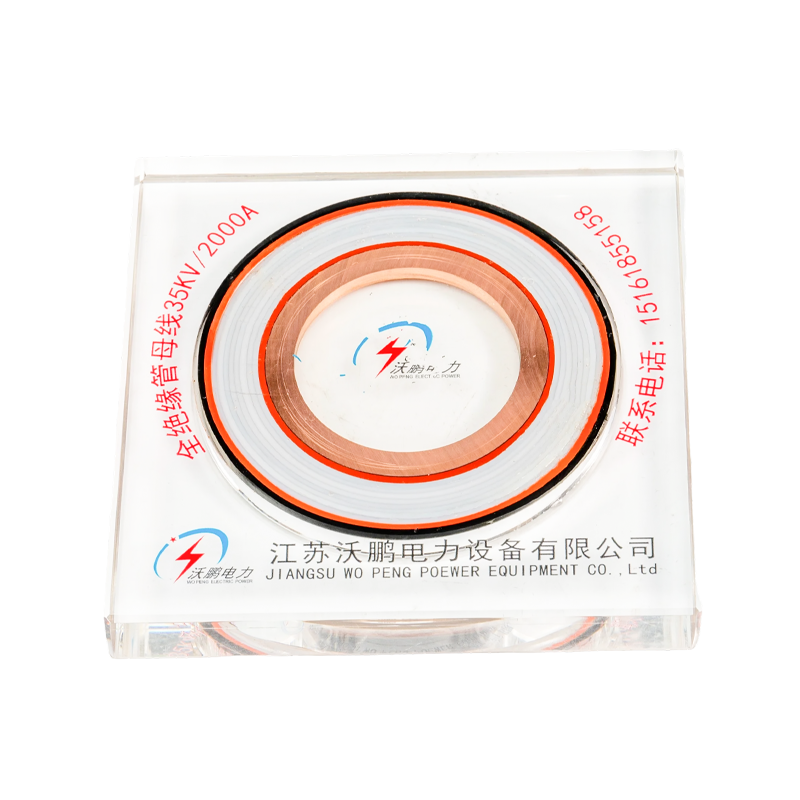

Rohrförmige PTFE-Sammelschiene

Die WOPENG PTFE-Rohrsammelschiene wurde speziell für extreme Umgebungen entwickelt. Seine Hauptisolierung besteht aus einer präzisen mechanischen Wicklung einer Polytetrafluorethylenfolie (PTFE), wobei zwischen den Schichten Silikonöl aufgetragen wird, um einen dichten, gasfreien durchgehenden Isolator zu bilden. Das Produkt umfasst nicht weniger als fünf kapazitive Schirme (einschließlich Nullschirm, Staffelschirm und Erdungsschirm) und ist mit Kriechstreckextendern aus Silikonkautschuk ausgestattet, um eine optimierte elektrische Feldverteilung und eine verbesserte Kriechstrecke zu erreichen. Es bietet eine hervorragende Korrosionsbeständigkeit und eine hervorragende Hoch-/Tieftemperaturtoleranz, mit einem Betriebstemperaturbereich von -60 °C bis 250 °C und einer Schutzart bis IP68.

Kontaktieren Sie uns +
VORV：No previous product NÄCH：Rohrförmige Sammelschiene aus Epoxidharzguss
  • Produktdetails
  • Funktionen
  • Kontaktieren Sie uns

Technische Vorteile

Temperaturbeständigkeit: Betriebstemperaturbereich von -60 °C bis 250 °C.

Korrosionsbeständigkeit: Beständig gegen Säuren, Laugen, Salznebel und organische Lösungsmittel.

Schmiereigenschaften: Extrem niedriger Reibungskoeffizient der rohrförmigen PTFE-Sammelschiene, wodurch mechanische Belastungen reduziert werden.

Hohe Durchschlagsfestigkeit: Niedrige Dielektrizitätskonstante, minimaler dielektrischer Verlust und stabile Isolationsleistung.


Strukturdiagramm der isolierten Rohrsammelschiene (Polytetraoxyethylen-Verfahren)

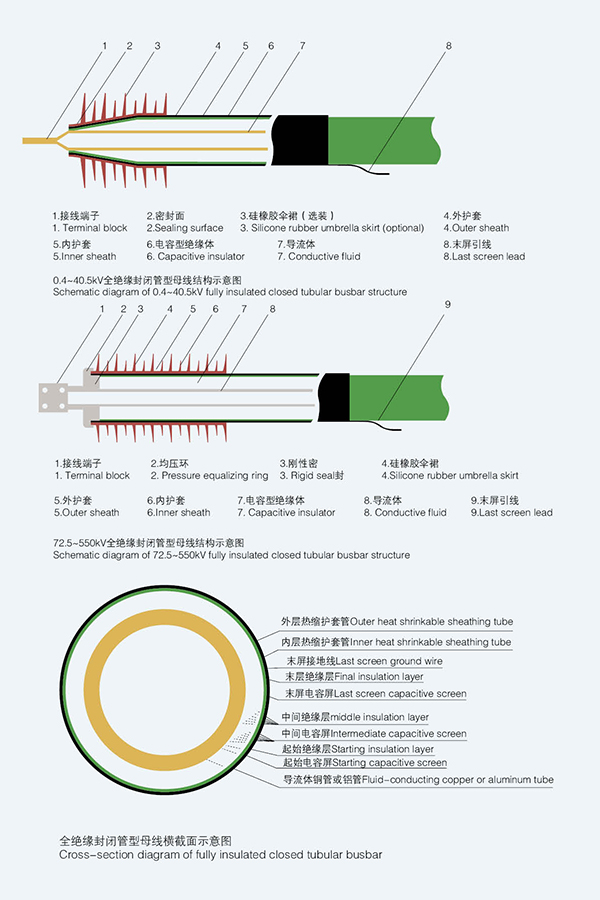

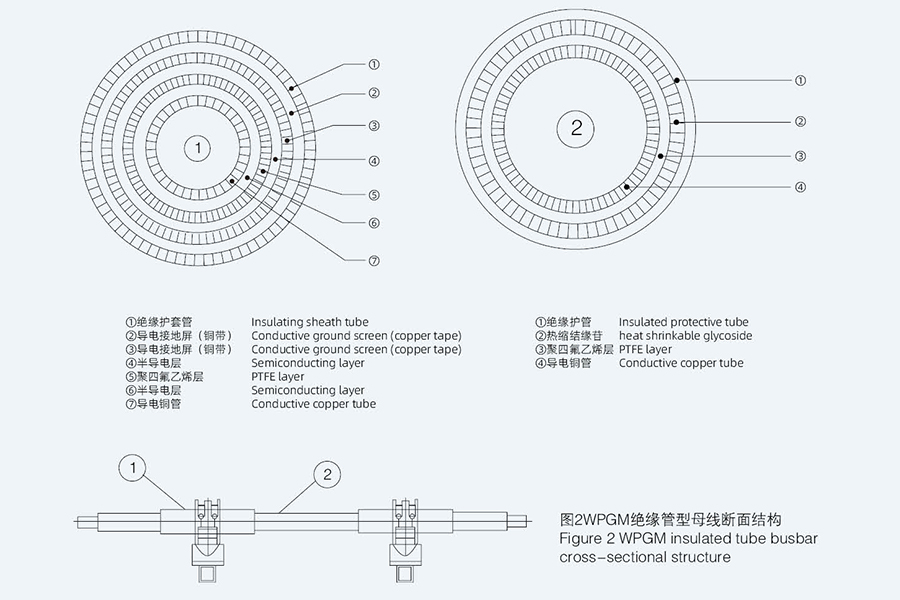

Die Querschnittsstruktur der GM-isolierten Rohrsammelschiene ist in Abbildung 2 dargestellt. Modell: GMn/n

Typische Anwendungslösungen für isolierte Rohrschienen

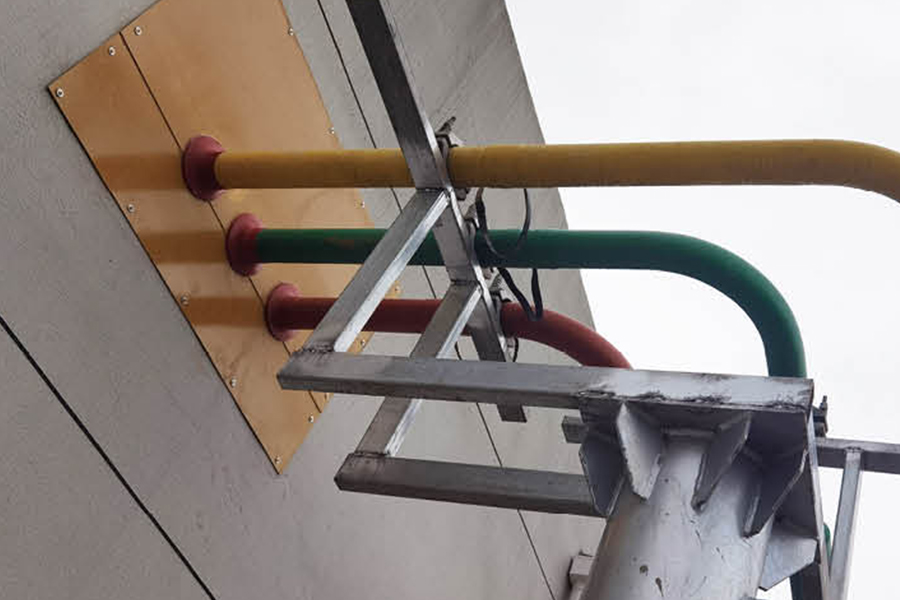

Methode 1: Schließen Sie den Haupttransformator an den Kontrollraum an
Dies ist die gebräuchlichste Art der Anwendung von rohrförmigen Sammelschienen. Die Sammelschiene ist direkt von den Niederspannungsklemmen des Haupttransformators mit dem verbunden
Schaltschrankklemmen in der Leitwarte. Hauptvorteile: Geeignet für große Ströme. Die Verkabelung ist klar und schön und kann vollständig oder halbisoliert sein.

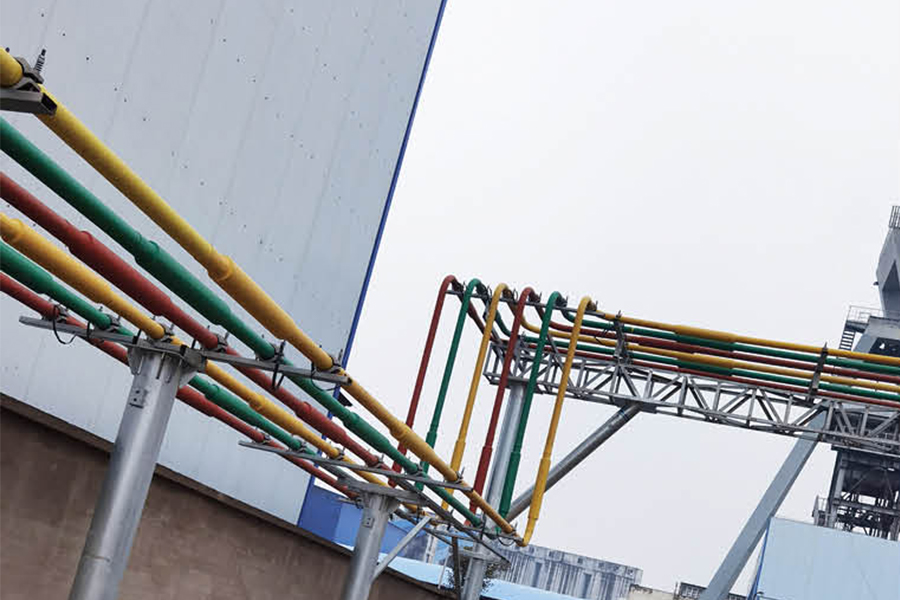

Methode 2: Die Sammelschiene wird durch einen Kabelgraben oder ein Kabelzwischengeschoss verlegt
Die folgende Abbildung zeigt eine weitere gängige Art der Anwendung von rohrförmigen Stromschienen. Die Sammelschienen können über unterirdische Kabelgräben mit Schaltschränken verbunden werden
oder Kabelbühnen, aber auch für Verbindungen zwischen Schaltschränken einsetzbar. Diese Stromschiene ist vollisoliert und eignet sich besonders für Situationen
wo die Verkabelung schwierig ist.

Methode 3: Rohrförmige Stromschienen werden durch Kabelgräben oder Kabelzwischengeschosse verlegt
Bei dieser Methode handelt es sich um die obere Kabelverbindungsmethode des Schaltschranks. Der Anschluss kann auch über das Kabelzwischengeschoss und den unteren Kabelanschluss erfolgen
Methode. Benutzer können entsprechend der tatsächlichen Situation wählen. Der Sammelschienentyp ist vollständig isoliert.

Methode 4: Rohrbus-CNC-Überwachungssystem
Unser Unternehmen entwickelt es selbst und implementiert eine unbemannte intelligente Überwachung mehrerer technischer Daten des U-Bahn-Busses.

Isolierte Rohrsammelschiene

Technische Herausforderungen

Steuerung des Wickelprozesses: Anforderung an die Gleichmäßigkeit der Spannung zwischen den Schichten innerhalb von ±2 %, mit Ultraschallunterstützung zur Blasenkontrolle.

Zwischenschichthaftung: Eine niedrige Oberflächenenergie der rohrförmigen PTFE-Sammelschiene führt zu einer schwachen Zwischenschichtbindung, die spezielle Behandlungsmittel erfordert.

Hohe Kosten: Teures rohes PTFE-Rohrschienenmaterial führt im Vergleich zu anderen Typen zu deutlich höheren Produktkosten.

Schwieriges Recycling: Das Material der röhrenförmigen Sammelschienen aus PTFE lässt sich nur schwer abbauen, was zu hohen Umweltkosten bei der Verarbeitung führt.
