Was macht röhrenförmige Stromschienen aus Magnesium-Aluminium-Legierung für Ultrahochspannungs-Energieübertragungssysteme unverzichtbar?

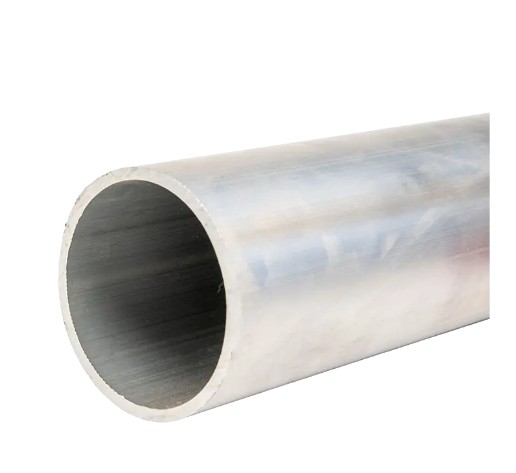

Rohrförmige Stromschienen aus Magnesium-Aluminium-Legierung für Ultrahochspannung (UHV). dienen als leitende Kernkomponenten für 500-kV- und mehr-Höchstspannungs- und Ultrahochspannungs-Energieübertragungs- und -transformationssysteme . Diese Produkte werden aus Magnesium-Aluminium-Legierungsmaterialsystemen durch Präzisions-Strangpressverfahren hergestellt und kombinieren Leichtbauweise, hohe elektrische Leitfähigkeit und hervorragende mechanische Festigkeit . Die Produktserie umfasst mehrere Materialspezifikationen, darunter die Aluminium-Magnesium-Legierung 6063G, die Aluminium-Mangan-Legierung LF21Y, die Seltenerd-Aluminiumlegierung 6R05 und die hitzebeständige Aluminiumlegierung 2A14 und deckt UHV-Anwendungsszenarien von 220 kV, 500 kV, 750 kV, ±800 kV bis 1000 kV umfassend ab. Unter Nennbetriebsbedingungen erreicht die elektrische Leitfähigkeit ≥60 % IACS , mit Nennstromkapazität bis zu 12.000 A , Zugfestigkeit in der beibehalten 180–250 MPa Bereich, Betriebstemperaturabdeckung von -40℃ bis 150℃ und einer ausgelegten Lebensdauer von 30-40 Jahre .

Materialsystem und Legierungszusammensetzungsdesign

Qualitäten und Eigenschaften von Primärlegierungen

Die Materialauswahl für Rohrförmige UHV-Sammelschienen aus Magnesium-Aluminium-Legierung bestimmt direkt ihre elektrische Leistung und mechanische Zuverlässigkeit. Aktuelle technische Anwendungen nutzen hauptsächlich die folgenden vier Legierungskategorien:

• 6063G Aluminium-Magnesium-Legierung : Gehört zum wärmebehandelbaren Verstärkungslegierungssystem Al-Mg-Si und zeichnet sich durch hervorragende Extrusionsverarbeitungsleistung und Korrosionsbeständigkeit aus. Die elektrische Leitfähigkeit beträgt ca. 53–55 % IACS, mit einer Zugfestigkeit von 120–150 MPa, geeignet für herkömmliche UHV-Sammelschienensysteme in Umspannwerken.
• LF21Y Aluminium-Mangan-Legierung : Eine rostfreie Aluminiumlegierung der Al-Mn-Serie mit hervorragender atmosphärischer Korrosionsbeständigkeit und guter Schweißbarkeit bei mäßiger Festigkeit. Es wird hauptsächlich in Umspannwerken im Freien an Küsten und in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt.
• 6R05 Seltenerd-Aluminiumlegierung : Integriert Seltenerdelemente (wie Ce, La usw.) in die Aluminiummatrix, wodurch die Kornstruktur erheblich verfeinert und die Hochtemperaturfestigkeit und Kriechfestigkeit verbessert wird. Die elektrische Leitfähigkeit erreicht ≥60 % IACS, mit einer Zugfestigkeit von 180–220 MPa, geeignet für Hochstrom-UHV-Hub-Stationen mit hoher Belastung.
• 2A14 Hitzebeständige Aluminiumlegierung : Eine hochfeste hitzebeständige Legierung der Al-Cu-Mg-Si-Serie, die für einen Langzeitbetrieb über 150 °C geeignet ist und eine Zugfestigkeit von mehr als 250 MPa aufweist. Es wird hauptsächlich für Generatorausgänge, elektrische Ofentransformatoren und andere Anwendungen mit hohem Strom und hohem Temperaturanstieg verwendet.

Kontrolle der kritischen chemischen Zusammensetzung

Eine genaue Kontrolle der Legierungszusammensetzung ist die Voraussetzung für die Sicherstellung einer gleichbleibenden Leistung der Sammelschienen. Am Beispiel der Legierung 6063G müssen die Massenanteile ihrer Primärelemente innerhalb der folgenden Bereiche streng kontrolliert werden:

Magnesium (Mg) als primäres Legierungselement verbindet sich mit Silizium (Si) zu Mg₂Si-Verfestigungsphasen. Durch die T6-Wärmebehandlung (Lösungsbehandlung, künstliche Alterung) kann die Materialfestigkeit deutlich erhöht werden. Unterdessen hat der Zusatz von Magnesium relativ geringe negative Auswirkungen auf die elektrische Leitfähigkeit, sodass die 6063G-Legierung ein hervorragendes Gleichgewicht zwischen Festigkeit und Leitfähigkeit erreichen kann.

Elektrische Leistung und Strombelastbarkeit

Elektrische Leitfähigkeits- und Widerstandseigenschaften

Die wichtigsten elektrischen Leistungsindikatoren für UHV-Rohrschienen sind die elektrische Leitfähigkeit und der Gleichstromwiderstand. Laut technischen Messdaten weisen verschiedene Legierungsqualitäten unterschiedliche Leitfähigkeitseigenschaften auf:

• 6063G-T6 Zustand : Elektrische Leitfähigkeit ≥53 % IACS, spezifischer Widerstand bei 20 °C etwa 0,0325 Ω·mm²/m
• 6101-T7 Zustand : Elektrische Leitfähigkeit ≥56 % IACS, spezifischer Widerstand bei 20 °C etwa 0,0308 Ω·mm²/m
• 6R05 Seltenerdlegierung : Elektrische Leitfähigkeit ≥60 % IACS, spezifischer Widerstand bei 20℃ etwa 0,0287 Ω·mm²/m
• 1060 reines Aluminium : Elektrische Leitfähigkeit ≥61 % IACS, aber mit geringerer mechanischer Festigkeit, wird nur in Anwendungen verwendet, bei denen die Festigkeitsanforderungen nicht kritisch sind

Am Beispiel einer 500-kV-Umspannstation werden rohrförmige Sammelschienen 6063G mit einem Außendurchmesser von verwendet 160 mm und Wandstärke 8 mm , die Querschnittsfläche beträgt ca 3.848 mm² . Bei einer Umgebungstemperatur von 35 °C und einer zulässigen Leitertemperatur von 80 °C wird die Dauerstrombelastbarkeit erreicht 4.500–5.000 A . Wenn eine 6R05-Seltenerdlegierung derselben Spezifikation verwendet wird, kann die Strombelastbarkeit auf erhöht werden 4.800–5.300 A , was einer Verbesserung von ca. 6-8 % entspricht.

Aktuelle Referenz zur Tragfähigkeitskonstruktion

Bei der Auslegung der Strombelastbarkeit von rohrförmigen Sammelschienen müssen der Leiterquerschnitt, die Wärmeableitungsbedingungen, die Umgebungstemperatur und die Faktoren der Sonneneinstrahlung umfassend berücksichtigt werden. Die folgende Tabelle gibt Anhaltswerte für die Strombelastbarkeit typischer Spezifikationen unter Außenbedingungen (Umgebungstemperatur 35 °C, Leitertemperatur 80 °C, Sonneneinstrahlungsintensität 1.000 W/m²):

Es ist bemerkenswert, dass rohrförmige Stromschienen verwendet werden Verbindungen zwischen GIS (gasisolierte Schaltanlagen) und Transformatoren oder Leistungsschaltern , muss die tatsächliche Strombelastbarkeit mit einem Korrekturfaktor multipliziert werden 0,85-0,90 aufgrund des kompakten Raums und der begrenzten Wärmeableitungsbedingungen.

Mechanische Festigkeit und Strukturdesign

Zug- und Streckgrenze

UHV-Rohrstromschienen müssen während des Betriebs mehreren mechanischen Belastungen standhalten, darunter Eigengewicht, Winddruck, Eisbildung und elektrodynamische Kurzschlusskräfte. Ihre mechanischen Leistungsindikatoren müssen folgende Anforderungen erfüllen:

• Zugfestigkeit (Rm) : ≥180 MPa (6R05-Legierung kann über 220 MPa erreichen)
• Streckgrenze (Rp0,2) : ≥120 MPa (6063G im T6-Zustand ca. 150 MPa)
• Dehnung (A50) : ≥8 % (kein Sprödbruch beim Installationsbiegen gewährleistet)
• Elastizitätsmodul : Ungefähr 70 GPa, entspricht reinem Aluminium

Unter Einwirkung von Kurzschlussströmen müssen Stromschienen enormen elektrodynamischen Kräften standhalten. Nimm eine 50kA/3s B. beim Kurzschlussstrom, kann die elektrodynamische Kraft zwischen benachbarten parallelen Leitern mehrere tausend Newton pro Meter erreichen, was erfordert, dass Sammelschienen nicht nur eine ausreichende statische Festigkeit, sondern auch eine gute Ermüdungsbeständigkeit aufweisen. Die Ermüdungsgrenze von Magnesium-Aluminium-Legierungen liegt bei ca 35-40 % der Zugfestigkeit und sorgt für eine gute Haltbarkeit in windinduzierten Vibrations- und Kurzschlussvibrationsumgebungen.

Design der Durchbiegungs- und Stützspanne

Die Stützweite rohrförmiger Stromschienen wirkt sich direkt auf die Projektkosten und die Betriebssicherheit aus. Gemäß den Standards IEEE Std 605 und DL/T 5222 ist die maximale Durchbiegung von rohrförmigen Stromschienen für den Außenbereich im Allgemeinen auf innerhalb begrenzt 1/200 bis 1/150 der Spanne. Nehmen Sie das häufig verwendete φ160×8mm Beispielsweise kann bei einer rohrförmigen Stromschiene unter der kombinierten Wirkung von Eigengewicht und Grundwinddruck (0,5 kN/m²) die maximale Stützspanne erreicht werden 8-10 Meter . Werden verstärkte Stützen verwendet oder die Spannweite auf 6-7 Meter reduziert, kann die Durchbiegung deutlich reduziert und die Widerstandsfähigkeit gegen windbedingte Vibrationen verbessert werden.

Für großflächige Anwendungen in UHV-Umspannwerken (z. B. beim Überqueren von Straßen oder Gerätebereichen) Rohrförmiger Sammelschienen-Dämpfungsdraht Häufig werden Verbundkonstruktionen eingesetzt oder in der Mitte der Spannweite zusätzliche Stützen angebracht, um durch Windstöße verursachte Vibrationen und Kurzschlussvibrationen zu unterdrücken. Messungen haben gezeigt, dass nach dem Einbau von Aluminiumlitzen-Dämpfungsleitungen in Rohrschienen die durch Windstöße verursachte Schwingungsamplitude um reduziert werden kann über 60 % , wodurch Ermüdungsbruchrisiken wirksam vorgebeugt wird.

Wetterbeständigkeit und Korrosionsschutz

Atmosphärisches Korrosionsverhalten

Die Oberfläche von röhrenförmigen Stromschienen aus Magnesium-Aluminium-Legierung bildet auf natürliche Weise eine dichte Al₂O₃-Oxidfilm mit einer Dicke von ca. 2-10nm. Dieser Oxidfilm weist eine gute Stabilität in Umgebungen mit pH-Werten zwischen 4 und 9 auf und verhindert wirksam eine weitere Korrosion des Substrats. In Industrieatmosphären (mit SO₂), Meeresatmosphären (mit Cl⁻) und saurem Regen kann der Oxidfilm jedoch beschädigt werden, was zu Lochfraß oder interkristalliner Korrosion führt.

Daten aus beschleunigten Korrosionstests deuten darauf hin, dass die jährliche Korrosionsrate der 6063G-Legierung in industriellen atmosphärischen Umgebungen etwa bei etwa liegt 0,5–1,5 μm und in marinen atmosphärischen Umgebungen ungefähr 1,0–3,0 μm . Basierend auf einer Lebensdauer von 30 Jahren und einer Wandstärke von 8 mm beträgt der Korrosionsverlust auch ohne zusätzlichen Schutz nur 1-2 % der Wandstärke, was nur begrenzte Auswirkungen auf die strukturelle Festigkeit hat. In stark korrosiven Umgebungen (z. B. Küstengebieten mit hohem Salznebel) wird jedoch eine Oberflächeneloxierung oder eine Korrosionsschutzbeschichtung empfohlen.

Oberflächenschutzprozesse

Um die Lebensdauer von Rohrschienen in rauen Umgebungen zu verlängern, werden üblicherweise folgende Schutzmaßnahmen eingesetzt:

1. Eloxierungsbehandlung : Erzeugung eines 10–25 μm dicken Al₂O₃-Films auf der Oberfläche durch elektrochemische Verfahren, der sich durch hohe Härte und gute Isolationseigenschaften auszeichnet, wobei die Korrosionsbeständigkeit um das 3–5-fache verbessert wird.
2. Fluorkohlenstoffbeschichtung : Aufsprühen von PVDF- oder FEVE-Fluorkohlenstoffbeschichtungen mit einer Filmdicke von 30–50 μm, die eine hervorragende Farb- und Glanzbeständigkeit in UV- und Salznebelumgebungen aufweisen und eine Korrosionsschutzlebensdauer von mehr als 20 Jahren aufweisen.
3. Feuerbeschichtung : Aufbringen einer Feuerverzinkung oder Verzinnung auf Verbindungsteile und andere ungleiche Metallkontaktbereiche, um galvanische Korrosion zu verhindern.
4. Leitfähiger Fettschutz : Auftragen von zink- oder silberhaltigem leitfähigem Fett auf die Kontaktflächen der Verbindungsstellen, um sowohl den Kontaktwiderstand zu verringern als auch Luft und Feuchtigkeit zu isolieren.

Technologieentwicklungstrends

Neue Materialien und Prozesse

As UHV projects advance toward higher voltage grades and greater transmission capacity, magnesium-aluminum alloy tubular bus bar technology continues to evolve:

• Verstärkung durch Nanokomposite : Das Einbringen nanoskaliger TiB₂- oder Al₂O₃-Partikel in die Aluminiummatrix kann die Zugfestigkeit erhöhen über 300 MPa ohne die elektrische Leitfähigkeit wesentlich zu verringern und gleichzeitig die Kriechfestigkeit zu verbessern.
• Kontinuierliche Extrusionstechnologie : Using Conform continuous extrusion processes enables production of tubular bus bars of unlimited length, eliminating interface weaknesses from conventional extrusion and significantly improving product consistency.
• Online-Abschreckung und Alterung : Integrating extrusion, quenching, and aging processes into a single production line shortens manufacturing cycles, while precise temperature control reduces performance variation in T6 condition to within ±5%.

Intelligente Überwachungstechnologie

Modern UHV substations are gradually introducing Internet of Things and artificial intelligence technologies for real-time monitoring of tubular bus bar operating conditions:

1. Verteilte faseroptische Temperaturmessung : Laying optical fibers on the surface of tubular bus bars or at joints, utilizing Raman scattering or Brillouin scattering principles to achieve distributed temperature field measurement with accuracy of ±1℃ and spatial resolution of 0.5 meters.
2. Drahtlose Dehnungsüberwachung : Installing miniature wireless strain sensors at support points and mid-span to collect vibration frequency and amplitude in real-time, identifying breeze-induced vibration and ice galloping risks through spectral analysis.
3. KI-Fehlervorhersage : Training machine learning models based on historical operational data, performing fusion analysis on multi-dimensional data including temperature, vibration, and meteorological conditions, to predict potential faults 72 Stunden im Voraus mit einer Genauigkeit von über 90 %.

Ich schaue nach vorn, Rohrförmige UHV-Sammelschienen aus Magnesium-Aluminium-Legierung wird sich in Richtung entwickeln höhere Festigkeit, höhere elektrische Leitfähigkeit, längere Lebensdauer und größere Intelligenz , Bereitstellung solider Ausrüstungsunterstützung für den Aufbau eines neuen Energiesystems mit erneuerbaren Energien als Hauptstütze.
