Wie wählt man die richtige rohrförmige Sammelschiene aus Aluminiumlegierung aus?

So wählen Sie die richtige rohrförmige Sammelschiene aus Aluminiumlegierung aus

Die direkteste Antwort: Wählen Sie Ihr aus Rohrförmige Sammelschiene aus Aluminiumlegierung basierend auf vier Kernparametern – Legierungssorte, Außendurchmesser und Wundstärke, Nennstrom der Aluminiumrohr-Sammelschiene und den Umgebungsbedingungen Ihres Installationsorts. Wenn Sie diese vier Punkte richtig anwenden, werden die häufigsten Ursachen für vorzeitigen Ausfall, thermische Überlastung und mechanischen Zusammenbruch in Umspannwerken und Übertragungsstrukturen im Freien beseitigt. Dieser Leitfaden geht durch jeden Faktor mit spezifischen Daten, Branchenvergleichen und praktischen Anleitungen, um Ingenieuren, Beschaffungsteams und Projektmanagern dabei zu helfen, fundierte Entscheidungen zu treffen.

Warum Aluminiumrohr-Sammelschienen die bevorzugte Wahl für Hochspannungsinstallationen sind

Rohrförmige Sammelschienen aus Aluminiumlegierung haben Massiv- und Flachleiterformate in Mittel- und Hochspannungsschaltanlagen, Umspannwerken und Übertragungsstrukturen im Freien weitgehend ersetzt. Die Gründe werden durch technische Daten gut gestützt.

Ein Hohlrohrprofil nutzt das Material effizienter als eine Vollstange mit entsprechendem Querschnitt. Bei gegebener Strombelastbarkeit kann ein Rohrleiter die gleiche Skin-Effekt-Leistung erzielen 30–40 % weniger Materialmasse im Vergleich zu einer massiven Stange. Dies führt direkt zu einer geringeren strukturellen Belastung der Stützisolatoren und der Portalstahlkonstruktionen – ein wesentlicher Vorteil bei weitgespannten Umspannwerk-Busanordnungen mit Spannweiten von 8 bis 15 Meter zwischen Stützen sind typisch.

Aluminiumlegierungen bieten außerdem ein Verhältnis von Festigkeit zu Gewicht, das Stahl und Kupfer bei vergleichbaren Kosten nicht erreichen können. Bei Außenanwendungen, die Wind, Eisbelastung und seismischen Ereignissen ausgesetzt sind, ist diese mechanische Leistung nicht nur eine Annehmlichkeit, sondern eine strukturelle Sicherheitsanforderung. Der rohrförmige Querschnitt bietet ein hohes Widerstandsmoment und Trägheitsmoment pro Gewichtseinheit und ermöglicht so längere Spannweiten ohne übermäßigen Durchhang oder vibrationsbedingte Ermüdung an den Befestigungspunkten der Klemme.

Ein weiterer praktischer Vorteil ist die Korrosionsbeständigkeit. Die natürliche Oxidschicht auf Aluminiumlegierungsoberflächen bietet in den meisten atmosphärischen Umgebungen ausreichenden Schutz. In küstennahen oder stark industriellen Umgebungen können Eloxierung oder spezielle Oberflächenbehandlungen spezifiziert werden, um die Lebensdauer darüber hinaus zu verlängern 30 Jahre mit routinemäßiger Wartung.

Grundlegendes zu den in rohrförmigen Sammelschienen verwendeten Aluminiumlegierungssorten

Nicht alle Aluminiumlegierungen weisen bei Sammelschienenanwendungen die gleiche Leistung auf. Die Auswahl der Legierungssorte beeinflusst die elektrische Leitfähigkeit, die Zugfestigkeit, die Schweißbarkeit und die Beständigkeit gegen Spannungskorrosion. Die drei am häufigsten spezifizierten Legierungsserien für rohrförmige Sammelschienenanwendungen aus Aluminiumlegierung sind die Serien 1xxx, 6xxx und die weniger verbreitete Serie 5xxx.

1350-Legierung (Al 99,5 % – 1xxx-Serie)

Legierung 1350-H14 oder H19 ist die Standardqualität für elektrische Leiter. Es enthält ein Minimum an 99,5 % Aluminium und erreicht eine elektrische Leitfähigkeit von ca 61 % IACS (Internationaler Standard für geglühtes Kupfer). Die Zugfestigkeit ist mäßig – typischerweise 95–130 MPa abhängig von der Temperatur – was den Einsatz auf kürzere Spannweiten oder Anwendungen mit geringen strukturellen Belastungen beschränkt. Ihr Hauptvorteil ist die maximale Leitfähigkeit pro Querschnittseinheit, was sie zur bevorzugten Legierung macht, wenn die Minimierung von Widerstandsverlusten das vorrangige Konstruktionsziel ist.

6061- und 6063-Legierung (Al-Mg-Si – 6xxx-Serie)

Die Legierungen der Serie 6xxx stellen die am häufigsten verwendete Gruppe für strukturelle Stromschienenanwendungen dar. Legierung 6061-T6 bietet Zugfestigkeit von 260–310 MPa und Streckgrenze von ca 240–276 MPa , unter Beibehaltung der elektrischen Leitfähigkeit von rund 43 % IACS . Legierung 6063-T6 Bietet eine etwas geringere Festigkeit (Zugfestigkeit ~205–240 MPa), aber eine höhere Leitfähigkeit (~53 % IACS) und eine hervorragende Extrudierbarkeit, was es zur bevorzugten Wahl für komplexe Rohrprofile macht.

Bei den meisten Sammelschienenprojekten für Umspannwerke schafft 6063-T6 das praktischste Gleichgewicht zwischen elektrischer Leistung und mechanischer Belastbarkeit. Es weist außerdem eine gute Schweißbarkeit im MIG- oder WIG-Verfahren auf, was für Feldverbindungen und Dehnungsschleifen von entscheidender Bedeutung ist.

6101-Legierung (Al-Mg-Si – Struktur mit hoher Leitfähigkeit)

Alloy 6101-T61 oder T64 wurde speziell für elektrische Busleiteranwendungen entwickelt, bei denen sowohl mechanische Festigkeit als auch Leitfähigkeit über 55 % IACS erforderlich sind. Es erreicht 55–57 % IACS mit einer Zugfestigkeit von ca 220–260 MPa . Diese Legierung wird häufig für Hochstrom-Generator-Bussysteme und Umspannwerk-Busstrukturen mit großer Kapazität spezifiziert, bei denen weder die Leitfähigkeit noch die strukturelle Leistung wesentlich beeinträchtigt werden können.

Nennstrom für Aluminiumrohr-Sammelschienen: So wählen Sie die richtige Größe aus

Der Nennstrom der Aluminiumrohrschiene wird durch die Fähigkeit des Leiters bestimmt, die durch Widerstandsverluste (I²R) erzeugte Wärme abzuleiten, ohne die maximal zulässige Leitertemperatur zu überschreiten – typischerweise 90 °C für Dauerstromschienen aus Aluminium gemäß IEC 62271 und ANSI/IEEE-Standards.

Die aktuelle Bewertung hängt von den folgenden Variablen ab:

• Außendurchmesser (OD) und Wandstärke – zusammen definieren die Querschnittsfläche und die Oberfläche für die Wärmeableitung
• Legierungsleitfähigkeit in %IACS
• Umgebungstemperatur (Standardreferenz: 40 °C für IEC, 25 °C für IEEE )
• Sonneneinstrahlung (wesentlich für horizontale Stromschienen im Außenbereich)
• Windgeschwindigkeit (erhöht die konvektive Abkühlung; normalerweise angenommen bei 0,6 m/s bis 1,0 m/s für konservative Außenbewertungen)
• Leiterausrichtung (horizontal vs. vertikal beeinflusst die natürliche Konvektion)

Als praktische Referenz bietet die folgende Tabelle indikative Stromwerte für rohrförmige Sammelschienen aus 6063-T6-Aluminium bei einer Umgebungstemperatur von 40 °C, in ruhender Luft (konservativ) und einer maximalen Leitertemperatur von 90 °C:

Diese Werte sind Richtwerte. Führen Sie immer eine standortspezifische Berechnung der Wärmeleistung durch unter Verwendung der tatsächlichen Umgebungstemperatur, des Sonnenabsorptionskoeffizienten, des Emissionsgrads und der Windgeschwindigkeitsdaten für den Projektstandort. An hochgelegenen Standorten über 2.000 m nimmt die Luftdichte ab und die konvektive Kühlung wird verringert, was typischerweise eine zusätzliche Leistungsreduzierung erfordert 5–10 % pro 1.000 m über 1.000 m Höhe .

Ebenso wichtig ist die Kurzschlussstromfestigkeit. Für ein 110-kV-Umspannwerk mit einem Systemfehlerniveau von 40 kA für 1 Sekunde , muss der erforderliche Leiterquerschnitt basierend auf adiabatischer Erwärmung berechnet werden, um sicherzustellen, dass die Temperatur die Kurzzeitfestigkeitsgrenze der Legierung (normalerweise) nicht überschreitet 200 °C für 6063-T6 ). Mit der adiabatischen Formel: A = I × √t / K , wobei K für Aluminium etwa 87 A·s^0,5/mm² beträgt, erfordert ein 40 kA / 1 s-Fehler einen Mindestquerschnitt von etwa 460 mm² — deutlich im Bereich von Standard-Rohrprofilen, aber ein Parameter, der explizit überprüft werden muss.

Dimensionsauswahl: Außendurchmesser, Wandstärke und Spannweitendesign

Die Auswahl des richtigen Außendurchmessers und der richtigen Wandstärke erfordert die Abwägung dreier konkurrierender Anforderungen: Strombelastbarkeit, mechanische Festigkeit unter Spannenbelastung und Koronaentladungsmanagement bei hohen Spannungen.

Aktuelle Überlegungen und Auswirkungen auf die Haut

Bei Netzfrequenzen (50 oder 60 Hz) neigt Wechselstrom dazu, vorzugsweise in der Nähe der Außenfläche eines Leiters zu fließen – der Skin-Effekt. Die Eindringtiefe für Aluminium bei 50 Hz beträgt ungefähr 11 mm . Dies bedeutet, dass bei einem Rohr mit einer Wandstärke von mehr als etwa 11 mm der innere Teil der Wand weniger zur Stromleitung beiträgt als der äußere Bereich. Bei den meisten praktischen Sammelschienendurchmessern (Außendurchmesser 50–200 mm) mit Wandstärken von 5–15 mm ist die Auswirkung des Skin-Effekts moderat, sollte jedoch bei Widerstandsberechnungen berücksichtigt werden, insbesondere bei höheren Frequenzen oder mit erheblichem Oberwellengehalt.

In der Praxis bedeutet dies, dass eine Vergrößerung des Außendurchmessers (und nicht der Wandstärke) die effizientere Möglichkeit ist, die Stromkapazität zu erhöhen, sobald die Wandstärke etwa 8–10 mm überschreitet. Ein größerer Durchmesser vergrößert auch die Oberfläche, die für die konvektive Wärmeableitung zur Verfügung steht.

Mechanische Spannenbelastung

Die Sammelschiene muss ihr Eigengewicht, die Windlast und in manchen Regionen auch die Eisansammlungslast über die gesamte Auslegungsspanne tragen, ohne die zulässigen Spannungs- oder Durchbiegungsgrenzen zu überschreiten. Die entscheidende Konstruktionsprüfung ist die maximale Biegespannung in der Mitte der Spannweite oder an den Befestigungspunkten der Klemmen.

Für eine einfach unterstützte horizontale Spannweite beträgt das maximale Biegemoment M = wL²/8, wobei w die verteilte Last pro Längeneinheit (N/m) und L die Spannweitenlänge ist. Die resultierende Biegespannung σ = M × (OD/2) / I, wobei I das zweite Flächenmoment des Rohrquerschnitts ist. Für 6063-T6 mit einer Streckgrenze von ca 170 MPa , wird die konstruktionsbedingt zulässige Spannung normalerweise auf festgelegt 50–65 % des Ertrags , was einen zulässigen Wert von etwa ergibt 85–110 MPa .

Zum Beispiel ein 6063-T6-Rohr mit 100 mm Außendurchmesser und 8 mm Wand auf einer Spannweite von 10 Metern mit einer verteilten Windlast von 300 N/m und einem Eigengewicht von ca 19,2 N/m würde eine kombinierte Flächenlast von etwa 320 N/m erfahren. Die resultierende Biegespannung in der Mitte der Spannweite beträgt ungefähr 62 MPa — bequem innerhalb des zulässigen Bereichs, wobei bestätigt wird, dass die Spannweite strukturell akzeptabel ist.

Koronaentladung und minimaler Leiterdurchmesser

Bei Spannungen über etwa 66 kV wird der elektrische Feldgradient an der Leiteroberfläche zu einer Designbeschränkung. Eine Koronaentladung tritt auf, wenn das elektrische Feld an der Oberfläche ca. übersteigt 1.500 kV/m (Spitze) in der Luft auf Meereshöhe. Eine Vergrößerung des Leiteraußendurchmessers verringert den Oberflächenfeldgradienten und erhöht die Korona-Einsatzspannung.

Für ein 220-kV-System mit einer Leiter-Erde-Spannung von ca. 127 kV (RMS) beträgt der minimale Leiteraußendurchmesser ca 80–100 mm ist üblicherweise erforderlich, um die Corona-Leistung innerhalb akzeptabler Grenzen zu halten. Bei 500 kV betragen die OD-Werte 120–180 mm sind typisch. Aus diesem Grund wird der Außendurchmesser von Hochspannungs-Sammelschienen oft von den Corona-Anforderungen bestimmt und nicht nur von der Stromstärke.

Optionen für Oberflächenbehandlung und Korrosionsschutz

Der Oberflächenzustand einer rohrförmigen Stromschiene aus Aluminiumlegierung beeinflusst sowohl deren langfristige Korrosionsbeständigkeit als auch die elektrische Leistung von Schraub- oder Klemmverbindungen. Das Verständnis der verfügbaren Behandlungsoptionen hilft dabei, die Spezifikation an die Installationsumgebung anzupassen.

Mill Finish (im extrudierten Zustand)

Die meisten rohrförmigen Stromschienen aus Aluminium werden mit einer walzblanken Oberfläche geliefert – der natürlichen extrudierten Oberfläche mit einer dünnen natürlichen Oxidschicht. Dies ist für Binnenland-, nichtindustrielle Umgebungen mit mäßiger Luftfeuchtigkeit ausreichend. Um galvanische Korrosion zu verhindern und den Kontaktwiderstand zu verringern, sollte die Oberfläche gereinigt und bei allen Schraubverbindungen eine Kontaktfugenmasse aufgetragen werden.

Eloxieren

Beim Hartanodisieren entsteht eine Oxidschicht 25–100 µm Dicke, wodurch die Beständigkeit gegen Abrieb, Lochfraß und atmosphärische Angriffe erheblich verbessert wird. Es ist die bevorzugte Oberflächenbehandlung für Küstenumgebungen (Marinekorrosionskategorien C4–C5 gemäß ISO 9223) und für Installationen in der Atmosphäre von Chemieanlagen. Beachten Sie, dass eloxierte Oberflächen an Kontaktflächen vor dem Eloxieren abgeschliffen oder abgedeckt werden müssen, um einen geringen Kontaktwiderstand an den Verbindungsstellen aufrechtzuerhalten.

Verzinnung oder Versilberung an Kontaktzonen

An den Kontaktflächen der Schraubverbindungen erfolgt eine Verzinnung (typischerweise). 10–25 µm ) oder Versilberung ( 5–15 µm ) wird häufig spezifiziert, um die Bildung von Aluminiumoxid zu verhindern und einen stabilen, niederohmigen elektrischen Kontakt über die gesamte Lebensdauer sicherzustellen. Die Versilberung sorgt für einen geringeren und stabileren Kontaktwiderstand, allerdings zu höheren Kosten; Als praktische und kostengünstige Alternative wird häufig die Verzinnung eingesetzt.

Lackbeschichtungen

Bei einigen Industrieprojekten wird der röhrenförmige Stromschienenkörper (mit Ausnahme der Kontaktzonen) mit einem System aus Epoxidgrundierung und Polyurethan-Decklack beschichtet. Dies kommt häufig bei petrochemischen oder Offshore-Anwendungen vor, bei denen eine Umgebung der Korrosionskategorie C5-M erwartet wird. Die Beschichtungsdicke beträgt typischerweise 80–120 µm DFT (Trockenschichtdicke) pro Schicht bei einem Zweischichtsystem.

Wärmeausdehnung und flexibles Verbindungsdesign

Aluminium hat einen Wärmeausdehnungskoeffizienten von ca 23 × 10⁻⁶ /°C — etwa 40 % höher als Stahl. Auf einer Sammelschienenspannweite von 15 Metern führt eine Temperaturänderung von 60 °C (vom winterlichen Tiefstwert zum sommerlichen Volllasthöchstwert) zu einer Längenausdehnung von ca 20,7 mm . Wenn diese Ausdehnung nicht durch flexible Kompensatoren oder verschiebbare Klemmhalterungen aufgenommen wird, kann die resultierende Druckspannung zu Knicken, Klemmschäden oder einem Ausfall des Isolators führen.

Die übliche Praxis besteht darin, in Abständen von höchstens 100 % eine flexible Kompensatorverbindung zu installieren – typischerweise ein flexibles Verbindungsstück aus laminiertem Aluminium oder ein Balg-Dehnungsstück 30–40 Meter auf langen geraden Buslinien und an jedem Punkt, an dem der Bus die Richtung ändert oder an Geräteterminals angeschlossen ist. Sofern der Platz dies zulässt, werden auch Dehnungsschleifen aus gebogenen Rohrabschnitten verwendet, die die erforderliche axiale Bewegungskapazität bieten und gleichzeitig die Kontinuität des Leiters aufrechterhalten.

An Geräteklemmenanschlüssen – wie Transformatordurchführungen, Leistungsschalterklemmen oder Trennschalterpads – muss immer ein flexibler Steckverbinder verwendet werden, um die thermischen Bewegungen der Sammelschiene von den Geräteklemmenkräften zu entkoppeln. Die meisten Hersteller von Transformatoren und Schaltanlagen geben eine maximal zulässige Klemmkraft an, typischerweise im Bereich von 300–800 N Radialkraft , den eine starre Sammelschienenverbindung bei Temperaturwechsel leicht überschreiten würde.

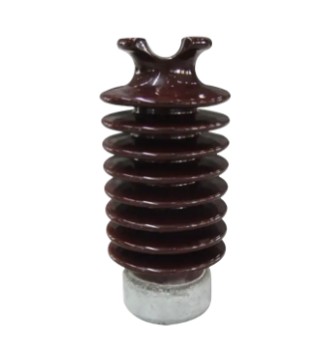

Auswahl der Klemm- und Stützhardware

Die Leistung eines rohrförmigen Sammelschienensystems aus Aluminiumlegierung hängt sowohl von der Qualität und der richtigen Auswahl der unterstützenden Hardware als auch vom Leiter selbst ab. Eine schlechte Klemmenkonstruktion ist eine der Hauptursachen für Vibrationsermüdungsversagen an Stützpunkten.

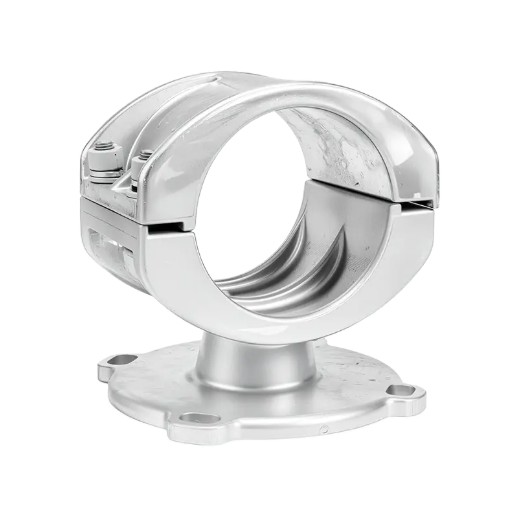

Feste oder verschiebbare Klemmen

Feste Klemmen verankern die Sammelschiene starr an einem oder mehreren Punkten der Spannweite – normalerweise in der Mitte einer langen Strecke –, während Gleit- oder Spreizklemmen an allen anderen Stützpunkten eine axiale Bewegung des Leiters ermöglichen. Eine typische Anordnung für eine 30-Meter-Busstrecke verwendet eine feste Klemme in der Mitte und verschiebbare Klemmen an jedem Ende und an allen Zwischenstützen. Diese Anordnung kontrolliert die Wärmeausdehnungsbewegung symmetrisch und verhindert ein Knicken.

Kompatibilität des Klemmmaterials

Klemmenkörper, die in direktem Kontakt mit Aluminium-Sammelschienen stehen, sollten aus einer Aluminiumlegierung (vorzugsweise derselben Legierungsreihe) oder entsprechend beschichtetem Gusseisen hergestellt sein, um bimetallische galvanische Korrosion zu vermeiden. Edelstahlbefestigungen mit isolierenden Unterlegscheiben oder antigalvanischer Verbindung werden empfohlen, wenn Eisenteile mit Aluminium in Kontakt kommen.

Schwingungsdämpfer

Äolische Schwingung – die Resonanzschwingung, die durch stetigen Wind bei niedrigen Geschwindigkeiten hervorgerufen wird 1–7 m/s — kann danach zu Ermüdungsrissen an den Befestigungspunkten der Klemme führen 10⁷ bis 10⁹ Ladezyklen . Für Sammelschienenspannweiten größer 8 Meter Bei exponierten Standorten im Freien sollten Schwingungsdämpfer vom Stockbridge-Typ oder Elastomer-Dämpferhülsen vorgesehen werden. Diese werden normalerweise im Inneren installiert 0,5 bis 1,0 Meter jeder Stützklemme.

Normen und Prüfanforderungen für Aluminiumrohr-Sammelschienen

Durch die Einhaltung anerkannter Standards wird sichergestellt, dass die von Ihnen angegebene rohrförmige Stromschiene aus Aluminiumlegierung gemäß definierten Qualitätsschwellenwerten hergestellt und getestet wurde. Die folgenden Standards sind am relevantesten:

• IEC 60105 — Aluminium und Aluminiumlegierungen: bearbeitete Produkte für elektrische Zwecke. Behandelt die chemische Zusammensetzung, die mechanischen Eigenschaften und die Leitfähigkeitsanforderungen für Legierungen der Serien 1350 und 6xxx, die in Sammelschienenleitern verwendet werden.
• ASTM B241 / B241M — Standardspezifikation für nahtlose Rohre aus Aluminium und Aluminiumlegierungen sowie nahtlose extrudierte Rohre. Weit verbreitete Referenz für Maßtoleranzen, Zugeigenschaften und Legierungszusammensetzung von 6061- und 6063-Rohrprodukten.
• EN 755-2 / EN 754-2 – Europäische Normen für stranggepresste Rundrohre und gezogene Rohre aus Aluminiumlegierungen, die die mechanischen Eigenschaften für 6063- und 6061-Legierungen in verschiedenen Härtegraden festlegen.
• GB/T 5585,2 – Chinesischer nationaler Standard für Stromschienen aus Aluminium und Aluminiumlegierungen für elektrische Zwecke. Relevant für Projekte in China und für Produkte, die von chinesischen Lieferanten von Aluminiumrohr-Sammelschienen bezogen werden.
• IEC 62271-1 — Gemeinsame Spezifikationen für Hochspannungsschaltanlagen und -steuergeräte. Regelt den Temperaturanstieg, die Kurzschlussfestigkeit und die dielektrischen Leistungsanforderungen für Sammelschienensysteme in Schaltanlagen.
• IEEE Std 605 – IEEE-Leitfaden für das Busdesign in luftisolierten Umspannwerken. Bietet eine umfassende Methodik für Stromnennwerte, mechanische Konstruktion und Berechnungen der Kurzschlusskraft für Sammelschieneninstallationen im Freien.

Wenn Sie Angebote von einem Lieferanten für rohrförmige Aluminium-Sammelschienen anfordern, geben Sie an, welche Norm die Materialeigenschaften, Maßtoleranzen und Prüfzertifizierungen regelt. Fordern Sie Mühlentestzertifikate (MTCs) an, die die chemische Zusammensetzung und die mechanischen Eigenschaften für die spezifische Produktionscharge bestätigen, keine generischen Katalogdaten.

Worauf Sie bei der Auswahl eines Lieferanten für Aluminiumrohr-Sammelschienen achten sollten

Bei Beschaffungsentscheidungen für rohrförmige Sammelschienensysteme aus Aluminiumlegierung geht es um mehr als nur den Vergleich von Katalogspezifikationen. Ein technisch kompetenter und qualitätsgesicherter Lieferant reduziert das Projektrisiko während der gesamten Entwurfs-, Fertigungs-, Liefer- und Installationsphase.

Extrusions- und Fertigungsfähigkeit

Ein kompetenter Lieferant von rohrförmigen Aluminium-Sammelschienen sollte Strangpressen betreiben oder direkten Zugriff darauf haben, die in der Regel in der Lage sind, den erforderlichen Außendurchmesserbereich zu produzieren 40 mm bis 300 mm Außendurchmesser für Umspannwerksanwendungen. Stellen Sie sicher, dass der Lieferant die in Ihrem Design festgelegten Maßtoleranzen einhalten kann: normalerweise ±0,5 % am Außendurchmesser and ±5 % auf die Wandstärke für Standard-EN- oder ASTM-Toleranzen oder engere Toleranzen für Präzisionsschaltanlagenanwendungen.

Mehrwertverarbeitung

Bei vielen Umspannwerksprojekten sind auf Länge zugeschnittene Sammelschienen mit gebohrten oder gestanzten Schraubenlöchern, bearbeiteten Endflächen und plattierten Kontaktzonen erforderlich. Bestätigen Sie, ob der Lieferant diese Mehrwertdienste intern erbringt oder sie an Subunternehmer vergibt, da die Vergabe von Subunternehmern die Durchlaufzeit und potenzielle Lücken in der Qualitätskontrolle erhöht. Die eigene CNC-Bearbeitungs-, Bohr- und Beschichtungskapazität ist ein bedeutendes Unterscheidungsmerkmal.

Materialrückverfolgbarkeit

Die vollständige Rückverfolgbarkeit des Materials – von der Schmelzenummer des Knüppels über den Extrusionslauf, die Wärmebehandlung und die Endkontrolle – ist eine Voraussetzung für Versorgungs- und Energieerzeugungsprojekte. Der Lieferant sollte in der Lage sein, Schmelzennummer, Legierungszertifizierung, Härtebezeichnung und mechanische Testergebnisse bereitzustellen, die auf das spezifische versendete Produkt rückführbar sind. Dies ist besonders wichtig für Projekte, die einer Inspektion durch Dritte oder einer Überprüfung durch den Eigentümer unterliegen.

Qualitätsmanagement und Zertifizierung durch Dritte

Die ISO 9001-Zertifizierung ist eine grundlegende Erwartung an einen glaubwürdigen Lieferanten von Aluminiumrohr-Sammelschienen. Für Nuklear-, Offshore- oder Verteidigungsprojekte können zusätzliche Anforderungen an das Qualitätssystem gelten (z. B. ISO 3834 für die Schweißqualität, NADCAP für die Oberflächenbehandlung). Fordern Sie Nachweise über Audits durch Dritte an und fordern Sie Kundenreferenzen von vergleichbaren Umspannwerks- oder Übertragungsprojekten an.

Lieferzeit und Verpackung

Standardprofile auf Lager (Außendurchmesser 50–150 mm in 6063-T6) sind in der Regel mit Lieferzeiten von erhältlich 2–6 Wochen von lagerhaltenden Lieferanten. Benutzerdefinierte Durchmesser, Legierungsgrade oder stark bearbeitete Komponenten können erforderlich sein 8–16 Wochen ab Auftragserteilung. Bestätigen Sie die Exportverpackungsanforderungen – Sammelschienen mit einer Länge von mehr als 6 Metern erfordern maßgeschneiderte Holzkisten oder Stahlgestelle, um Transportschäden zu vermeiden, und die Erfahrung des Lieferanten mit internationalen Versanddokumenten ist bei grenzüberschreitenden Projekten eine Überprüfung wert.

Best Practices für die Installation für langfristige Zuverlässigkeit

Selbst eine ordnungsgemäß spezifizierte rohrförmige Sammelschiene aus Aluminiumlegierung kann bei unzureichender Installation unzureichende Leistung erbringen oder vorzeitig ausfallen. Die folgenden Punkte fassen die wichtigsten Installationsanforderungen zusammen.

• Gemeinsame Vorbereitung: Reinigen Sie das Aluminium an allen Schraubkontaktflächen unmittelbar vor der Montage mit einer Edelstahldrahtbürste metallisch blank. Tragen Sie vor dem Verschrauben eine leitfähige Fugenmasse (mit Zinkpartikeln o.ä.) auf beide Passflächen auf. Lassen Sie gereinigte Oberflächen nicht länger als ca. 30 Minuten offen, bevor Sie die Verbindung fertigstellen.
• Schraubendrehmoment: Verwenden Sie bei allen Aluminium-Aluminium-Schraubverbindungen Tellerfederscheiben (Tellerfederscheiben) unter den Schraubenköpfen und Muttern. Aluminium kriecht unter anhaltender Druckbelastung, was dazu führt, dass die Klemmkraft der Schraubenverbindung mit der Zeit abnimmt. Tellerfedern kompensieren diese Entspannung und sorgen für einen ausreichenden Anpressdruck. Befolgen Sie in der Regel den vom Hersteller der Klemme oder des Steckverbinders angegebenen Drehmomentplan 30–60 Nm für M12-Schrauben bei Aluminium-Aluminium-Verbindungen.
• Ausrichtung: Stellen Sie sicher, dass die Stromschienensegmente richtig ausgerichtet sind, bevor Sie die Halteklammern festziehen. Seitliche Fehlausrichtung von mehr als 2–3 mm An den Verbindungsstellen kommt es zu Biegespannungskonzentrationen, die die Ermüdungslebensdauer unter Wind und elektromagnetischer Kurzschlussbelastung verringern.
• Schweißverbindungen: Wenn vor Ort geschweißt wird (z. B. für Dehnungsschleifen oder T-Verbindungen), verwenden Sie das MIG- oder WIG-Verfahren mit ER4043- oder ER5356-Zusatzdraht entsprechend der Grundlegierung. Eine Wärmebehandlung nach dem Schweißen ist für 6063- oder 6061-Sammelschienenverbindungen im Allgemeinen nicht erforderlich, aber in der wärmebeeinflussten Zone kommt es zu einer lokalen Verringerung der Zugfestigkeit um etwa 10 % 30–40 % relativ zur T6-Vergütung – dies muss bei der mechanischen Konstruktion berücksichtigt werden.
• Inspektion nach der Installation: Führen Sie eine thermografische Untersuchung aller Schraubverbindungen unter Belastung durch 3 Monate Inbetriebnahme um hochohmige Verbindungen zu identifizieren, bevor sie zu einem Serviceproblem werden. Wiederholen Sie dies in Abständen von höchstens 3 Jahren für kritische Verteilungssammelschienensysteme.
