Wie wählt man die richtige Sammelschiene für Mittel- und Niederspannungssysteme aus?

So wählen Sie das Richtige aus Sammelschiene für Mittel- und Niederspannungssysteme

Die direkte Antwodert: Wählen Sie Ihre Sammelschiene aus, indem Sie zunächst die Spannungsklasse bestätigen, dann die Größe für Dauerstrom und Kurzschlussfestigkeit bestimmen, das Leitermaterial auswählen und schließlich die Isolierung und das Gehäuse an die Installationsumgebung anpassen. Unabhängig davon, ob Sie ein Niederspannungs-Sammelschienendesign für eine gewerbliche Schaltanlage fertigstellen oder ein Mittelspannungs-Sammelschienensystem für ein Umspannwerk spezifizieren, verhindern diese vier Schritte die häufigsten und kostspieligsten Spezifikationsfehler. Dieser Leitfaden deckt jeden Entscheidungspunkt mit spezifischen Daten und praktischen Beispielen ab.

Spannungsklassifizierung: Der Ausgangspunkt für jede Sammelschienenentscheidung

Bevor undere Parameter berücksichtigt werden, muss die Betriebsspannung des Systems ermittelt werden. Die Spannungsklassifizierung definiert Isolationsanforderungen, Kriech- und Luftstrecken sowie die geltenden Designnormen. Die Angabe einer Sammelschiene ohne vorherige Bestätigung der Spannungsklasse führt zu unzureichend isolierten Konstruktionen oder unnötig überdimensionierten und schweren Baugruppen.

Die international anerkannte Klassifizierung gemäß IEC 60038 unterteilt Stromversorgungssysteme in zwei Hauptkategorien, die für die Sammelschienenkonstruktion relevant sind:

• Niederspannung (LV): Systeme, die bei oder unter 1.000 V AC (oder 1.500 V DC) betrieben werden. Wird hauptsächlich durch IEC 61439-1/2 für Schaltgerätekombinationen geregelt. Zu den typischen Anwendungen gehören Schalttafeln, Motorsteuerzentren, Verteilertafeln und Stromverteilungseinheiten für Rechenzentren.
• Mittelspannung (MV): Systeme, die zwischen 1 kV und 36 kV Wechselstrom betrieben werden. Geregelt durch IEC 62271-1 und IEC 62271-200 für metallgekapselte Schaltanlagen. Zu den typischen Anwendungen gehören Umspannwerke, Sammelsysteme für Wind- und Solarparks, Haupteinspeisungen von Industrieanlagen und Versorgungsschaltanlagen.

Die technischen Auswirkungen dieser Klassifizierung sind erheblich. Ein Mittelspannungs-Sammelschienensystem bei 12 kV muss einer Blitzstoßprüfspannung von stundhalten 75 kV BIL (Grundisolationsniveau) gemäß IEC 62271-1, während eine 690-V-Niederspannungs-Sammelschiene nur mit getestet wird 8 kV Impuls . Die erforderliche Kriechstrecke für ein 12-kV-System in einer Umgebung mit Verschmutzungsgrad 3 beträgt ungefähr 300 mm Phase-Erde , im Vergleich zu nur 25–32 mm für 690-V-NS-Geräte. Diese Unterschiede beeinflussen die Gehäusegröße, die Wahl des Isoliermaterials und den Abstand der Sammelschienen – was bedeutet, dass die Entscheidung über die Spannungsklasse praktisch jeden Downstream-Designparameter beeinflusst.

Dauerstrombemessung und Querschnittsdimensionierung

Nach der Bestätigung der Spannungsklasse ist der Dauernennstrom der nächste kritische Parameter. Die Sammelschiene muss den maximalen Dauerlaststrom führen, ohne die maximal zulässige Leitertemperatur zu überschreiten – normalerweise 90°C für isolierte Stromschienen and 105 °C für blanke Kupferschienen an verschraubten Kontaktstellen gemäß IEC 61439 und IEC 62271-1.

Der Nennstrom hängt vom Leitermaterial, der Querschnittsfläche, der Oberfläche zur Wärmeableitung, der Umgebungstemperatur, der Gehäusebelüftung und der Installationsausrichtung ab. Die Referenzumgebungstemperatur für die meisten IEC-Normen beträgt 40°C . Für Standorte, an denen die Umgebungstemperatur regelmäßig 40 °C übersteigt – beispielsweise in der Wüste oder in den Tropen – muss ein Reduzierungsfaktor angewendet werden. Als allgemeiner Richtwert gilt: Jede Erhöhung der Umgebungstemperatur um 10 °C über 40 °C erfordert ca 8–12 % Leistungsminderung des Dauernennstroms.

Die folgende Tabelle enthält indikative Dauerstromwerte für Kupfer-Sammelschienen bei Standardumgebungsbedingungen und deckt einen Bereich von Querschnitten ab, die sowohl für die Niederspannungs-Sammelschienenkonstruktion als auch für Mittelspannungs-Sammelschienensystemanwendungen relevant sind:

Für Mittelspannungs-Sammelschienensysteme Die Stromdichte liegt typischerweise zwischen 1,5 und 2,0 A/mm² dass geschlossene Kupfer-Sammelschienen innerhalb der thermischen Grenzen bleiben. Das Überschreiten dieses Bereichs ohne verifizierte thermische Tests führt zu einer beschleunigten Verschlechterung der Isolierung und Kontaktoxidation an Schraubverbindungen.

Es ist wichtig zu beachten, dass es sich bei diesen Bewertungen um Richtwerte handelt. Die tatsächliche Nennleistung für eine bestimmte Baugruppe muss durch Typprüfung oder verifizierte Berechnung gemäß IEC 61439-1 Anhang D für Niederspannungssysteme oder thermische Modellierung gemäß IEC 62271-1 für Mittelspannungssysteme überprüft werden. Wenden Sie die Katalogwerte nicht direkt auf geschlossene Installationen an, ohne die thermische Leistungsminderung des Gehäuses zu berücksichtigen.

Kurzschlussfestigkeit: Ein nicht verhandelbarer Designparameter

Eine Sammelschiene, die für den Dauerstrom richtig dimensioniert ist, kann bei einem Fehler dennoch katastrophal ausfallen, wenn die Kurzschlussfestigkeit nicht ausreicht. Kurzschlussstrom erzeugt zwei gleichzeitige Belastungen: thermische Belastung durch I²t-Erwärmung und mechanische Belastung durch elektromagnetische Kräfte zwischen benachbarten Leitern.

Dimensionierung der thermischen Beständigkeit

Die Anforderung an die thermische Belastbarkeit wird typischerweise als Nenn-Kurzzeitfestigkeitsstrom (Icw) für eine definierte Dauer ausgedrückt 1 Sekunde für Mittelspannungsgeräte und 1 Sekunde or 0.2 seconds für Niederspannungsbaugruppen gemäß IEC 61439. Typische Icw-Werte liegen zwischen 10 kA bis 63 kA für Mittelspannungsschaltanlagen und von 10 kA bis 100 kA für Niederspannungsbaugruppen.

Verwendung der adiabatischen Heizformel A = I × √t / K , wobei K für Kupfer ungefähr 141 A·s^0,5/mm² und für Aluminium ungefähr 87 A·s^0,5/mm² beträgt, erfordert ein System mit einem Fehlerpegel von 40 kA für 1 Sekunde einen Mindestkupferquerschnitt von ungefähr 284 mm² . Für einen 25 kA/1 s Fehler beträgt der minimale Kupferquerschnitt ca 177 mm² . Überprüfen Sie immer, ob der von Ihnen ausgewählte Sammelschienenquerschnitt dem Fehlerniveau der Kurzschlussstudie des Systems entspricht – und nicht anhand einer allgemeinen Tabelle.

Elektromagnetische Kraft zwischen parallelen Leitern

Während eines Fehlers beträgt der Spitzenkurzschlussstrom (typischerweise Das 2,5-fache des symmetrischen Effektivfehlerstroms für asymmetrische Spitze gemäß IEC 62271-100) erzeugt elektromagnetische Kräfte zwischen benachbarten Phasenleitern proportional zu I²/d, wobei d der Leiterabstand ist. Bei einem 40-kA-RMS-Fehler mit einer Spitze von 100 kA erfahren zwei parallele Leiter mit einem Abstand von 150 mm auf einer Spannweite von 500 mm eine Spitzenkraft von ca 6.700 N/m . Sammelschienenhalterungen, Isolatorauslegerwerte und Leiterquerschnitt müssen alle gegen diese Kraft überprüft werden, um mechanische Ausfälle während der Fehlerbeseitigung zu verhindern.

Auswahl des Leitermaterials: Kupfer vs. Aluminium

Die Wahl zwischen Kupfer- und Aluminiumleitern wirkt sich auf Stromdichte, Gewicht, Verbindungszuverlässigkeit und langfristige Wartungsanforderungen aus. Beide Materialien werden in Mittelspannungs-Sammelschienensystemen und im Niederspannungs-Sammelschienendesign verwendet, ihre jeweiligen Stärken eignen sich jedoch für unterschiedliche Anwendungskontexte.

Kupfer-Sammelschienen

Elektrolytisch zähes Kupfer (Bezeichnung C11000 oder Cu-ETP) erreicht eine elektrische Leitfähigkeit von ~100 % IACS . Seine hohe Leitfähigkeit ermöglicht kompakte Querschnitte, was bei Schaltanlagen mit begrenztem Platzangebot von entscheidender Bedeutung ist. Kupfer weist im Vergleich zu Aluminium außerdem eine hervorragende Oxidationsbeständigkeit an Kontaktflächen, einen geringeren Kontaktwiderstand an Schraubverbindungen über die gesamte Lebensdauer und eine bessere mechanische Kriechfestigkeit bei anhaltender Schraubenklemmkraft auf. Aus diesen Gründen ist Kupfer das Standardleitermaterial für Innen-Mittelspannungsschaltanlagen, Niederspannungsschalttafeln und Motorsteuerzentralen wo der Platz im Gehäuse begrenzt ist und die Zuverlässigkeit der Verbindung über eine Lebensdauer von 30 Jahren von größter Bedeutung ist.

Aluminium-Sammelschienen

Leiter aus Aluminiumlegierung (typischerweise 1350-H19 für elektrische Qualität oder 6063-T6 für strukturelle Sammelschienenanwendungen) erreichen ungefähr 61 % IACS-Leitfähigkeit – was bedeutet, dass eine Aluminium-Sammelschiene ungefähr benötigt 64 % mehr Querschnittsfläche als eine Kupfersammelschiene, um den gleichen Strom zu führen. Aluminium hat jedoch eine Dichte von ca 2,7 g/cm³ im Vergleich zu Kupfer 8,9 g/cm³ Dies verschafft Aluminium einen erheblichen Gewichtsvorteil für langfristige Sammelrohrsysteme und Umspannwerkskonstruktionen im Freien. Eine 150 mm × 10 mm große Aluminium-Sammelschiene wiegt ca 4,1 kg/m , im Vergleich zu ungefähr 13,4 kg/m für eine Kupferschiene gleicher Stromkapazität. Für Buskonstruktionen im Freien, bei denen die Reduzierung der Isolator- und Portalbelastung ein strukturelles Konstruktionsziel ist, ist Aluminium häufig die praktischere Wahl.

Wenn Aluminium-Sammelschienen an Geräteanschlüsse aus Kupfer geschraubt werden, wie z. B. Transformatordurchführungen oder Leistungsschalterpads, sind Bimetall-Übergangsverbinder und leitfähige Verbindungsmasse zwingend erforderlich, um galvanische Korrosion zu verhindern und langfristig einen niedrigen Kontaktwiderstand aufrechtzuerhalten.

Auswahl der Isolierung für Niederspannungs- und Mittelspannungsanwendungen

Die Auswahl der Isolierung ist eine der folgenreichsten Entscheidungen bei der Spezifikation von Sammelschienen. Isolationsfehler sind für einen erheblichen Teil der Betriebsunterbrechungen und Sicherheitsvorfälle von Schaltanlagen verantwortlich. Das richtige Isolationssystem muss auf die Betriebsspannung, die Umgebung, die Wärmeklasse und die physikalische Form der Sammelschienenbaugruppe abgestimmt sein.

Niederspannungsisolationssysteme

Für den Entwurf von Niederspannungs-Sammelschienen bei Spannungen bis zu 1.000 V AC werden am häufigsten die folgenden Isolationssysteme spezifiziert:

• PVC-Schlauch: Standard für 690-V-AC-Systeme; je nach Sorte für 70 °C oder 105 °C ausgelegt. Niedrige Kosten und einfach anzuwenden. Geeignet für saubere Innenräume mit mäßiger Luftfeuchtigkeit.
• Schrumpfschlauch aus Polyolefin: Bietet eine anpassungsfähige, feuchtigkeitsbeständige Isolierschicht; ausgelegt für 600 V bis 1 kV; Erhältlich in doppelwandigen Versionen mit interner Klebedichtung für verbesserten Umgebungsschutz bei IP54- oder höheren Gehäusen.
• Epoxid-Pulverbeschichtung: Elektrostatisch aufgetragen und ausgehärtet, um eine harte, gleichmäßige Beschichtung mit einer Durchschlagsfestigkeit von ca. zu erzeugen 20–25 kV/mm . Bietet sowohl elektrische Isolierung als auch mechanischen Oberflächenschutz. Wird häufig für flache Sammelschienen in kompakten Schaltanlagen verwendet.
• Luftisolierung mit Phasentrennwänden: Für Sammelschienen in metallgekapselten Baugruppen sorgen Phase-Phase- und Phase-Erde-Isolierbarrieren (typischerweise aus glasfaserverstärktem Polyester oder Polycarbonatplatten) für die erforderlichen Abstände, ohne dass die Isolierung direkt auf den Leiter aufgebracht werden muss. Dieser Ansatz ist in großen NS-Schaltanlagen üblich, wo Sammelschienen im Betrieb möglicherweise überprüft oder nachgezogen werden müssen.

Mittelspannungsisolationssysteme

Ein Mittelspannungs-Sammelschienensystem erfordert eine wesentlich robustere Isolierung. Bei 12 kV beträgt die Betriebsspannung Phase-Erde ca 6,9 kV RMS , und das System muss einem Blitzimpuls von 75 kV standhalten und a 28-kV-Netzfrequenz-Prüfspannung gemäß IEC 62271-1.

• Isolierung aus gegossenem Epoxidharz: Wird in vollständig isolierten und abgeschirmten (FIS) Sammelschienensystemen für 12–36 kV verwendet. Die gesamte Sammelschiene ist in gegossenes Epoxidharz eingekapselt, wodurch Luftspalte vermieden werden und eine zuverlässige Leistung in Umgebungen mit hoher Luftfeuchtigkeit, Verschmutzung oder Kondensation gewährleistet wird. Besonders geeignet für Industriestandorte an der Küste und unterirdische Umspannwerksanwendungen.
• Isolierung aus vernetztem Polyethylen (XLPE): Wird auf vorgefertigte Mittelspannungs-Sammelschienen angewendet. Ausgelegt für Dauerbetriebstemperaturen bis zu 90°C und Kurzschlusstemperaturen bis zu 250°C . Bietet gute Feuchtigkeitsbeständigkeit und mechanische Flexibilität für Installationen mit begrenztem Verlegeraum.
• Luftisolierung mit festen Abstandshaltern: Der traditionelle Ansatz bei metallverkleideten und metallgekapselten Schaltanlagen. Die Abstände zwischen Phase und Erde sowie zwischen Phase und Phase werden durch Stützisolatoren aus Epoxidharz oder Porzellan aufrechterhalten. Kriechstrecken müssen den Anforderungen der IEC 60071 für den Verschmutzungsgrad des Standorts entsprechen – bei Verschmutzungsgrad 3 mindestens 25 mm pro kV Phase-zu-Erde ist erforderlich.
• SF6-Gasisolierung: Wird in gasisolierten Schaltanlagen (GIS) verwendet, bei denen das gesamte Sammelschienensystem in einem geerdeten Metallgehäuse eingeschlossen ist, das mit SF6-Gas bei etwa 3–5 bar Absolutdruck gefüllt ist. SF6 hat eine Durchschlagsfestigkeit von ca 2,5-mal so viel wie Luft bei atmosphärischem Druck, was drastisch reduzierte Gehäuseabmessungen ermöglicht. Dieser Ansatz wird dort eingesetzt, wo der Platz stark eingeschränkt ist, beispielsweise in städtischen unterirdischen Umspannwerken und Schalträumen von Offshore-Plattformen.

Gehäusetyp, IP-Schutzart und thermische Leistungsminderung

Das Gehäuse des Sammelschienensystems hat einen direkten Einfluss auf den erreichbaren Nennstrom. Höhere IP-Schutzarten schränken den Luftstrom durch das Gehäuse ein, verringern die konvektive Wärmeableitung von der Sammelschienenoberfläche und erfordern eine Herabsetzung der Nennleistung der Sammelschiene im Freien.

Als praktischer Leitfaden für die Stromreduzierung bei geschlossenen Sammelschienen basierend auf der IP-Klasse:

• IP31 / IP42 (Standard-Innenschaltanlage): Minimale Einschränkung der natürlichen Belüftung. Derating-Faktor beträgt ca. 0,90–1,00 im Vergleich zur Nennleistung im Freien.
• IP54 (staub- und spritzwassergeschützt): Reduzierte Belüftungsöffnungen. Typischer Derating-Faktor 0,85–0,90 Dies entspricht einer Reduzierung der aktuellen Kapazität um 10–15 %.
• IP65 / IP66 (vollständig abgedichtet): Keine Belüftungsöffnungen; Die Wärmeableitung ist auf die Leitung durch Gehäusewände beschränkt. Derating-Faktor typischerweise 0,75–0,85 . Für Hochstrom-Sammelschienen in IP65-Gehäusen kann eine Zwangsluftkühlung oder ein flüssigkeitsgekühlter Sammelkanal erforderlich sein, um die Sammelschiene innerhalb der thermischen Grenzen zu halten.
• NEMA 4X (korrosionsbeständig versiegelt): Ähnliche thermische Einschränkung wie IP66. Häufig spezifiziert für Lebensmittelverarbeitungs-, Pharma- und Schifffahrtsanwendungen, bei denen Spritzwasser- und Chemikalienbeständigkeit erforderlich sind.

Wenn Sie einen Mittel-Niederspannungs-Sammelschienenlieferanten für ein Projekt mit Gehäusen der Schutzart IP54 oder höher beauftragen, geben Sie in der Anfragephase die IP-Schutzklasse des Gehäuses und das Innenvolumen an, damit der Lieferant den korrekten Derating-Faktor in seine Strombewertungsberechnungen einbeziehen kann. Die nachträgliche Anwendung einer Leistungsreduzierung nach der Spezifikation der Sammelschiene führt häufig dazu, dass unterbewertete Baugruppen die Typprüfung nicht bestehen.

Sammelschienenkonfiguration: Flach-, Rohr- und Sammelschienenformate

Sammelschienen sind in verschiedenen physikalischen Formaten erhältlich, die jeweils für unterschiedliche Spannungsklassen, Strombereiche und Installationsmethoden geeignet sind. Wenn man die Unterschiede versteht, kann das richtige Format von Anfang an festgelegt werden, anstatt erst nach der Festlegung des Schaltanlagenlayouts angepasst zu werden.

Flache rechteckige Stange

Das am weitesten verbreitete Format für den Entwurf von Niederspannungs-Sammelschienen. Erhältlich in Breiten von 12 mm bis 200 mm und Stärken von 3 mm bis 20 mm in Kupfer oder Aluminium. Mehrere Flachschienen können parallel gestapelt werden, um den Nennstrom zu erhöhen – ein gängiger Ansatz bei Hochstrom-NS-Schaltanlagen, bei denen der Platz in einer Dimension begrenzt ist. Beispielsweise können zwei parallel geschaltete Kupferstäbe von 100 mm × 10 mm ca. tragen 3.600–4.400 n. Chr , wodurch die Einzelbar-Nennleistung effektiv verdoppelt und die Montagehöhe geringfügig erhöht wird.

Rohrförmiger Rundstab

Runde Rohrleiter (typischerweise Aluminiumlegierung 6063-T6 oder 6101-T61 oder C11000-Kupfer) sind das Standardformat für Mittelspannungs-Sammelschienensysteme im Freien in luftisolierten Umspannwerken. Das röhrenförmige Profil maximiert das Verhältnis von Oberfläche zu Masse zur Wärmeableitung, bietet ein hohes Widerstandsmoment pro Gewichtseinheit für die Überbrückung zwischen Stützisolatoren und bei Spannungen über 66 kV reduziert die glatte, runde Oberfläche die Koronaentstehung durch gleichmäßige elektrische Feldverteilung. Rohrförmige Sammelschienen für 110–500-kV-Umspannwerksanwendungen reichen typischerweise von 80 mm bis 200 mm Außendurchmesser mit Wandstärken von 6–15 mm.

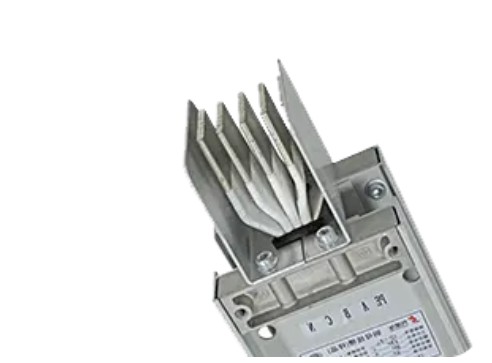

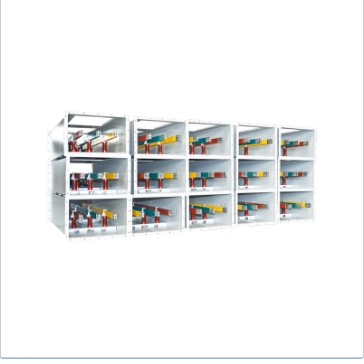

Busduct (Busway)

Vorgefertigte Sammelschienensysteme bestehen aus flachen oder rohrförmigen Sammelschienen, die in einem werkseitig montierten Metallgehäuse eingeschlossen sind und in Nennleistungen ab ca 400 A bis 6.300 A für NS-Anwendungen und bis zu 40 kA für Generator- und Transformatoranschlüsse. Busduct bietet im Vergleich zu vor Ort gefertigten Sammelschienenverläufen die Vorteile konsistenter, werkseitig verifizierter Stromwerte, werkseitig angebrachter Isolierung und Phasenbarrieren sowie einer schnellen Installation vor Ort. Für Mittelspannungsanwendungen werden gießharzisolierte Sammelleitungen mit einer Nennspannung von 12–36 kV in Situationen verwendet, in denen eine Kabelalternative eine unpraktische Anzahl paralleler Kabel erfordern würde und eine kompakte, inspizierbare Route erforderlich ist.

Anwendbare Standards und Compliance-Anforderungen

Die Einhaltung des entsprechenden Standards ist eine Projektgenehmigungsvoraussetzung und keine optionale Qualitätsverbesserung. Die Norm, die die Sammelschienenbaugruppe regelt, legt fest, welche Typprüfungen durchgeführt werden müssen, welche Routineprüfungen für jede Einheit erforderlich sind und welche Dokumentation der Endbenutzer oder die zuständige Behörde (AHJ) für die Inbetriebnahmegenehmigung benötigt.

• IEC 61439-1 und IEC 61439-2: Decken Sie Niederspannungs-Schaltanlagen und Steuergeräte ab. IEC 61439-1 ist die allgemeine Regelnorm; IEC 61439-2 befasst sich mit Leistungsschaltgeräte- und Steuergerätebaugruppen (PSC-Baugruppen). Typprüfungen umfassen die Überprüfung des Temperaturanstiegs, der Kurzschlussfestigkeit, der dielektrischen Festigkeit und der Prüfung des Schutzgrads (IP).
• IEC 62271-1 und IEC 62271-200: Abdeckung von Mittelspannungsschaltanlagen und -steuergeräten. IEC 62271-200 befasst sich speziell mit metallgekapselten Wechselstrom-Schaltanlagen von 1 kV bis 52 kV, einschließlich Typprüfungen für die Störlichtbogenklassifizierung (IAC) – eine zunehmend geforderte Spezifikation für den Personenschutz in besetzten Schalträumen. IAC-Bewertungen von AFLR 16 kA für 1 Sekunde or 25 kA für 1 Sekunde werden üblicherweise für Mittelspannungsschaltanlagen im Innenbereich in gewerblichen und industriellen Projekten spezifiziert.
• UL 857 (Buslinien): Nordamerikanischer Standard für Sammelschienensysteme bis 600 V AC, 6.000 A. Erforderlich für Projekte in den Vereinigten Staaten und Kanada, bei denen Sammelschienen zur Stromverteilung in Gebäuden oder Industrieanlagen verwendet werden.
• GB/T 5585.1 / 5585.2: Chinesische nationale Normen für Kupfer- und Aluminium-Sammelschienen für elektrische Zwecke. Erforderlich für Projekte in China und relevant bei der Beschaffung von Mittel-Niederspannungs-Sammelschienenlieferanten, die nach chinesischen nationalen Standards produzieren.
• IEEE-Standard 605: IEEE-Leitfaden für das Busdesign in luftisolierten Umspannwerken. Bietet die Berechnungsmethode für Stromnennwert, Kurzschlusskraft und mechanische Spannweitenkonstruktion von rohrförmigen und flachen Sammelschienensystemen in Außenanlagen von Umspannwerken. Weit verbreitet in nordamerikanischen Versorgungsprojekten und für Projekte in Regionen, in denen IEEE- statt IEC-Standards die vertragliche Grundlage bilden.

Geben Sie bei Anfragen an einen Lieferanten von Mittel- und Niederspannungs-Sammelschienen die geltende Norm, den erforderlichen Nachweis der Typprüfung und an, ob beglaubigte Prüfungen durch Dritte oder zertifizierte Prüfberichte durch Dritte akzeptabel sind. Bei kritischen Infrastrukturprojekten reduziert die Angabe von Original-Typprüfzertifikaten akkreditierter Prüflabore (KEMA, CESI, CPRI oder gleichwertig) anstelle von nur vom Hersteller stammenden Prüferklärungen das Projektrisiko erheblich.

Umwelt- und standortspezifische Überlegungen

Die Umgebungsbedingungen am Installationsort wirken sich auf die Auswahl des Sammelschienenmaterials, den Isolationstyp, die Oberflächenbehandlung und die Wartungsintervalle aus. Werden die Bedingungen vor Ort in der Spezifikationsphase nicht berücksichtigt, führt dies zu einer vorzeitigen Verschlechterung der Isolierung, beschleunigter Korrosion an Schraubverbindungen und einer verkürzten Lebensdauer.

Umgebungstemperatur und Höhe

Für die oben genannten Websites 1.000 Höhenmeter , nimmt die Luftdichte ab und damit auch die Durchschlagsfestigkeit der Luft und die konvektive Kühlwirkung. IEC 62271-1 erfordert eine Korrektur sowohl der dielektrischen Prüfspannungen als auch des Nennstroms für Höhen über 1.000 m. Ein Standort in 2.000 m Höhe erfordert einen Höhenkorrekturfaktor von ca 0,94 bezogen auf die dielektrische Nennspannungsfestigkeit Dies bedeutet, dass Geräte, die für eine Netzfrequenz von 28 kV auf Meereshöhe ausgelegt sind, bei der reduzierten Luftdichte in der Höhe erneut überprüft werden müssen. Stromreduzierung von ca 5 % pro 1.000 m über 1.000 m ist eine weit verbreitete Ausgangspunktschätzung, bis eine detaillierte thermische Berechnung vorliegt.

Korrosionsumgebung

Die ISO 9223-Korrosionskategorie des Installationsorts regelt den erforderlichen Oberflächenschutz von Sammelschienenleitern, Halterungsteilen und Gehäusen. Für Standorte der Korrosionskategorie C3 (mäßig – städtische Industrie im Landesinneren) oder darunter sind in der Regel Standard-Stromschienen aus Kupfer oder eloxiertem Aluminium mit leitender Verbindungsmasse an den Schraubverbindungen ausreichend. Für C4 (hoch – küstennah, industriell) oder C5-M (sehr hoch – Marine, Offshore) sind eine Zinn- oder Silberbeschichtung an allen Kontaktzonen, eine harte Eloxierung der Aluminiumoberflächen und Halterungsteile aus Edelstahl oder feuerverzinktem Stahl erforderlich. In petrochemischen und chemischen Anlagenumgebungen muss zusätzlich auf die Beständigkeit gegenüber bestimmten Prozesschemikalien geachtet werden, was ggf. die Festlegung von Gehäusematerialien und Dichtungsmaterialien erfordert, die gegen Schwefelwasserstoff, Chlor oder Ammoniak beständig sind.

Anforderungen an seismische Zonen

Bei Mittelspannungs-Sammelschienensystemen, die in der seismischen Zone 2 oder höher (gemäß IBC oder einer entsprechenden nationalen Norm) installiert sind, müssen die Sammelschienen-Stützstruktur, die Auskragungswerte der Isolatoren und die Gehäuseverankerung anhand der Auslegungserdbeben-Bodenbeschleunigung überprüft werden. Die Projektspezifikation erfordert möglicherweise eine seismische Qualifikation gemäß IEEE 693 (für Umspannwerke) oder IEC 62271-300 (für Innenschaltanlagen). In Gebieten mit hoher Erdbebenbelastung sind flexible Verbindungen zwischen den Sammelschienenabschnitten sowie zwischen der Sammelschiene und den Geräteklemmen besonders wichtig, um Schäden durch Differenzialbewegungen bei Bodenerschütterungen zu verhindern.

Bewertung eines Mittel-Niederspannungs-Sammelschienenlieferanten

Die technische Spezifikation eines Sammelschienensystems ist nur so zuverlässig wie die Herstellungs- und Qualitätskontrollprozesse des Lieferanten, der es produziert. Die Auswahl eines kompetenten und transparenten Mittel-Niederspannungs-Sammelschienenlieferanten ist ein integraler Bestandteil des Beschaffungsprozesses und keine zweitrangige Überlegung.

• Typprüfungsdokumentation: Fordern Sie Original-Typprüfzertifikate an – nicht nur Verweise auf Prüfberichte – die den Temperaturanstieg, die Kurzschlussfestigkeit, die dielektrische Leistung und den Schutzgrad für die spezifische Stromstärke und Spannungsklasse des versorgten Sammelschienensystems abdecken. In den Zertifikaten sollten das Testlabor, das Testdatum und die genaue getestete Produktkonfiguration angegeben sein.
• Materialzertifizierung und Rückverfolgbarkeit: Der Lieferant sollte für jede Produktionscharge Werkstestzertifikate vorlegen, in denen Qualität, Härte, chemische Zusammensetzung und elektrische Leitfähigkeit der Leiterlegierung bestätigt werden. Bestätigen Sie für Kupfer C11000 (Cu-ETP) oder ein gleichwertiges Produkt. Bestätigen Sie für Aluminium ggf. 1350-H19, 6063-T6 oder 6101-T61.
• Dimensionskonsistenz: Fordern Sie Maßkontrollprotokolle oder Erstmusterprüfberichte (FAI) an, die bestätigen, dass der Querschnitt, die Geradheit und die Lochpositionierung der Sammelschiene (für vorgebohrte Stangen) innerhalb der angegebenen Toleranz liegen. Breiten- und Dicketoleranzen von ±0,5 mm oder besser sind typisch für Sammelschienen in Präzisionsschaltanlagen.
• Oberflächenbehandlungsfähigkeit: Bestätigen Sie, ob die Verzinnung, Versilberung oder Harteloxierung intern oder im Auftrag eines Subunternehmers durchgeführt wird. Durch die betriebsinterne Oberflächenbehandlung hat der Lieferant die direkte Kontrolle über die Dicke, Haftung und Abdeckung der Beschichtung – ein bedeutender Qualitätsvorteil gegenüber der Verarbeitung durch Subunternehmer.
• Qualitätsmanagementsystem: Die ISO 9001-Zertifizierung ist die Grundlage. Fordern Sie bei Versorgungs- und kritischen Infrastrukturprojekten Nachweise über aktuelle Kundenaudits, Non-Conformance-Report-Raten (NCR) und Aufzeichnungen über Korrekturmaßnahmen an. Ein Lieferant, der bereit ist, qualitativ hochwertige Leistungsdaten weiterzugeben, bietet mehr Sicherheit als einer, der nur eine Zertifikatsnummer anbieten kann.
• Lieferzeit und Liefertreue: Bestätigen Sie die Produktionsvorlaufzeiten für die spezifische Legierung, den Querschnitt und die erforderliche Mehrwertverarbeitung (Schneiden, Bohren, Plattieren). Fordern Sie für projektkritische Sammelschienenkomponenten einen Nachweis der pünktlichen Lieferleistung an und klären Sie den Ansatz des Lieferanten zur Verwaltung der Rohstoffverfügbarkeit in Zeiten von Lieferkettenengpässen.

Installations- und Wartungspraktiken, die die langfristige Leistung schützen

Auch wenn die Installations- und Wartungspraktiken unzureichend sind, kann ein korrekt spezifiziertes Sammelschienensystem dennoch eine unzureichende Leistung erbringen. Die häufigsten installationsbedingten Ursachen für die Verschlechterung der Stromschienen sind schlecht vorbereitete Schraubverbindungen, falsches Schraubendrehmoment und nicht ausgeglichene Wärmeausdehnung.

Vorbereitung der Schraubenverbindung und Drehmoment

Reinigen Sie bei jeder verschraubten Stromschienenverbindung unmittelbar vor der Montage beide Kontaktflächen mit einer Edelstahldrahtbürste metallisch blank. Tragen Sie auf beide Oberflächen eine leitfähige Fugenmasse (Zinkbasis für Aluminium, Erdölbasis für Kupfer) auf. Ziehen Sie die Schrauben normalerweise mit dem vom Hersteller angegebenen Drehmoment an 20–30 Nm für M10-Schrauben and 40–60 Nm für M12-Schrauben bei Kupfer-Kupfer-Verbindungen. Verwenden Sie Belleville-Federscheiben unter Schraubenköpfen und Muttern an allen Aluminium-Sammelschienenverbindungen, um die Kriechentspannung des Aluminiums auszugleichen, die bei anhaltender Druckbelastung bei erhöhten Temperaturen auftritt.

Wärmeausdehnungsmanagement

Kupfer hat einen Wärmeausdehnungskoeffizienten von ca 17 × 10⁻⁶ /°C ; Aluminium ungefähr 23 × 10⁻⁶ /°C . Auf einer 20 Meter langen Aluminiumbusstrecke ergibt eine Temperaturänderung von 70 °C – von der kalten Umgebungstemperatur während der Inbetriebnahme bis zur Volllast-Betriebstemperatur im Sommer – ca 32 mm Längenausdehnung . Wenn diese Bewegung nicht durch verschiebbare Stützklemmen und flexible Kompensatoren in geeigneten Abständen ausgeglichen wird, führt die resultierende Druckspannung zu einem Knicken des Leiters, zu Schäden an den Stützisolatoren und zu einer fortschreitenden Lockerung der Schraubverbindungen. Flexible Dehnungsfugen sollten in Abständen von maximal 100 mm eingebaut werden 30–40 Meter auf geraden Buslinien und an jedem Anschluss an ortsfeste Geräteterminals.

Thermografische Inspektion

Infrarot-Thermografieuntersuchungen von Sammelschienen-Schraubverbindungen unter Betriebslast sind das kostengünstigste Wartungsinstrument zur Identifizierung sich entwickelnder hochohmiger Verbindungen, bevor sie thermische Schäden oder Betriebsunterbrechungen verursachen. Bei Mittelspannungs-Sammelschienensystemen und Hochstrom-Niederspannungsbaugruppen sollte bei der Inbetriebnahme eine thermografische Prüfung durchgeführt und in Abständen von wiederholt werden nicht länger als 12 Monate für kritische Stromkreise. Ein Joint, der mehr als läuft 10°C über angrenzenden Anschlüssen bei äquivalenter Belastung weist auf einen erhöhten Kontaktwiderstand hin, der untersucht und behoben werden muss.
