Was ist eine PTFE-Rohrsammelschiene?

Eine rohrförmige PTFE-Sammelschiene ist ein Hochspannungs-Energieübertragungsgerät, das ein Metallrohr (typischerweise Kupfer oder Aluminium) als Leiter, eine PTFE-orientierte Folie als primäres Isoliermedium und einen präzisen mechanischen Wickelprozess verwendet, um eine mehrschichtige Abschirmstruktur aufzubauen. Zu seinen Hauptmerkmalen gehören: PTFE-Folien, die zwischen den Schichten mit Silikonöl beschichtet sind, um ein dichtes, hohlraumfreies kontinuierliches Dielektrikum zu bilden; eine Konfiguration von nicht weniger als 5 kapazitive Abschirmschichten (einschließlich potenzialfreier, abgestufter und geerdeter Abschirmschichten); und Kriechstreckenverlängerungskomponenten aus Silikonkautschuk, um eine optimierte Verteilung des elektrischen Feldes und eine verbesserte Kriechleistung zu erreichen.

Dieser Sammelschienentyp arbeitet in einem Temperaturbereich von -60℃ bis 250℃ , erreicht eine Schutzart von IP68 , und bietet eine hervorragende Korrosionsbeständigkeit und Toleranz bei hohen/niedrigen Temperaturen, wodurch es speziell für extreme Betriebsumgebungen entwickelt wurde.

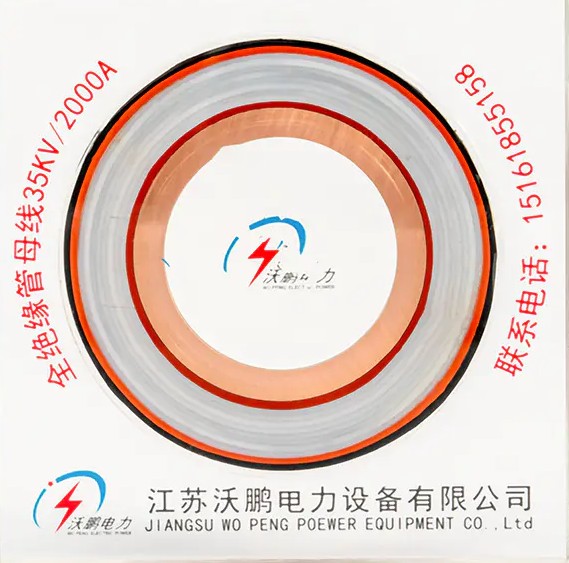

Strukturanalyse: Präzises Design des fünfschichtigen Schutzsystems

Der Isolationsaufbau der PTFE-Rohrstromschiene übernimmt von innen nach außen ein schichtweises Schutzkonzept, wobei jede Schicht spezifische elektrische und mechanische Funktionen erfüllt:

Leiterschicht und Wärmeableitungsstruktur

Als Leiter werden typischerweise hochreine T2Y-Kupferrohre mit einem Kupfergehalt von ≥99,90 % verwendet. Im Vergleich zu rechteckigen Leitern gleichen Querschnitts vergrößert die röhrenförmige Struktur die Oberfläche um 40 % und verbessert die Gleichmäßigkeit der Stromdichteverteilung um 60 % . In technischen Tests zeigte eine Kupferrohrsammelschiene mit einem Durchmesser von 200 x 10 mm, die 4000 A trägt, einen Temperaturanstieg 15℃ niedriger als herkömmliche Kabel. Durch die Hohlstruktur bleibt der Skin-Effekt-Koeffizient Kf≤1 erhalten, wodurch der Wechselstromwiderstand um reduziert wird 35 % im Vergleich zu rechteckigen Leitern; Eine Φ300×15mm-Spezifikation kann kontinuierlich tragen 12000A .

Primäre Isolierschicht: PTFE-orientierte Folie

Die primäre Isolationsschicht besteht aus einer mit Silikonöl imprägnierten PTFE-orientierten Folienfolie. Die PTFE-Molekülkette nimmt eine helikale Anordnung mit einer Kohlenstoff-Fluor-Bindungsenergie von 485 kJ/mol ein, was dem Material eine extrem hohe chemische Stabilität verleiht. Diese Isolationsschicht bleibt über einen Temperaturbereich von stabil -250℃ bis 340℃ ; Nach 10 Jahren Betrieb in Umgebungen mit täglichen Temperaturschwankungen von 80 °C erhöht sich der dielektrische Verlust nur um ein Vielfaches 0,003 % .

Mehrschichtiges kapazitives Abschirmsystem

Die Struktur der Abschirmschicht umfasst typischerweise:

• Nullpotential-Abschirmschicht : Haftet eng an der Leiteroberfläche, um das elektrische Feld an der Leiteroberfläche auszugleichen
• Abgestufte Abschirmschicht : Ein 0,2 mm dickes Kupfergeflechtband erzeugt einen Faradayschen Käfigeffekt, der die elektrische Feldstärke der Sammelschienenoberfläche von 2,3 kV/mm auf reduziert 0,7 kV/mm und das Risiko einer Koronaentladung vollständig eliminiert
• Geerdete Abschirmschicht : Bietet endgültigen Erdungsschutz

Die Konfiguration der Kriechstreckenverlängerungskomponenten aus Silikonkautschuk optimiert die Verteilung des elektrischen Feldes am Ende weiter und verhindert so eine Oberflächenentladung.

Schützende Außenschicht

Die äußere Schicht besteht aus Polyolefin-Polymer-Hüllen oder Silikonkautschukmaterialien mit einer IP68 Schutzart, die das Eindringen von Staub vollständig verhindert und einen langfristigen Unterwasserbetrieb ermöglicht. Bei Salzsprühtests beträgt die 10-Jahres-Korrosionsrate ≤ 0,01 mm/Jahr .

Materialeigenschaften: Anpassungsfähigkeit von PTFE an extreme Umgebungen

Als primäres Isoliermaterial für Stromschienen ergeben sich die Leistungsvorteile von PTFE aus seiner einzigartigen Molekularstruktur:

Beachten Sie, dass PTFE bei 380 °C mit der erheblichen thermischen Zersetzung beginnt. Daher sollten technische Anwendungen einen Temperatursicherheitsspielraum von 10–15 % einhalten und die Betriebstemperaturen unter 240 °C halten. Bereits eine Verunreinigung von 0,1 % kann die Wärmeformbeständigkeit um 12 °C senken, sodass die Kontrolle der Materialreinheit von entscheidender Bedeutung ist.

Leistungsvorteile: Warum eine Rohrstruktur wählen?

Revolutionäre Verbesserung der Stromtragfähigkeit

Die hohle röhrenförmige Struktur verändert die Stromverteilungsmuster grundlegend. Testdaten des UHV-Projekts von State Grid zeigen, dass röhrenförmige Sammelschienenlösungen die Strombelastbarkeit um verbessern 200 % im Vergleich zu herkömmlichen rechteckigen Sammelschienen. Das Prinzip liegt in der wirksamen Unterdrückung des Skin-Effekts in Rohrleitern, was zu einer gleichmäßigeren Stromverteilung und einem deutlich verringerten Wechselstromwiderstand führt.

Strukturelle Vorteile in der mechanischen Festigkeit

Das Widerstandsmoment des Rohrquerschnitts erreicht 4 Mal das von rechteckigen Sammelschienen. In einfeldrigen 13-Meter-Stützkonstruktionen hält es stand 50kA Kurzschlussstromauswirkungen ohne Verformung, wodurch der Halterungsverbrauch um ein Vielfaches reduziert wird 60 % im Vergleich zu herkömmlichen Lösungen. Diese Eigenschaft verschafft ihm unersetzliche Vorteile bei großflächigen Fabriken, Umspannwerken und Versorgungstunnelprojekten.

Umfassende Entwicklung der Umweltanpassungsfähigkeit

Das äußere Schutzsystem besteht die Korrosionsschutzzertifizierung der Stufe C5. Dreifarbige Anti-UV-Hüllen weisen bei intensiver Sonneneinstrahlung Farbunterschiedsänderungen von ΔE≤3 (CIE Lab*-Standard) auf. Die schützende Außenschicht hält einem Wassertiefendruck von 30 Metern und Meerwassererosion stand und hat eine Lebensdauer von mehr als 100 % 30 Jahre .

Anwendungsszenarien: Abdeckung vom Land bis zur Tiefsee

Neue Energieerzeugung

Bei Offshore-Windparkanwendungen Rohrförmige Stromschienen aus PTFE Ersetzen Sie herkömmliche GIS-Geräte und reduzieren Sie den Platzbedarf der Umspannstation um 40 % . Sein Antivibrationsdesign hält Taifunen der Kategorie 12 mit einer Vibrationsbeschleunigungstoleranz von stand 5g . In Photovoltaik-Kraftwerken halten PTFE-Isolierschichten täglichen Temperaturschwankungen von 80 °C stand und sorgen so für eine zuverlässige Gleichstrom-Hochspannungsübertragung.

Chemische und korrosive Umgebungen

PTFE kann praktisch allen bekannten Säuren, Basen, organischen Lösungsmitteln und Oxidationsmitteln widerstehen. In chemischen Produktionsumgebungen sammeln sich auf den Sammelschienenoberflächen nicht so leicht Verunreinigungen an, und die Isolationsleistung verschlechtert sich nicht durch chemische Korrosion. Der Einsatz von gefüllten PTFE-Materialien in mechanischen Geräten löst auch das Problem schmierölverunreinigender Produkte.

Kommunale Infrastruktur und Sonderprojekte

In Seetunneln, integrierten Versorgungskorridoren und anderen feuchten oder überfluteten Umgebungen gewährleistet die Schutzart IP68 einen langfristig zuverlässigen Sammelschienenbetrieb. Gewölbte Sammelschienenkonstruktionen können sich mit kontrollierten Installationstoleranzen an Gebäudeoberflächen anpassen ±1mm , die den doppelten Anforderungen moderner architektonischer Ästhetik und Funktionalität gerecht werden.

Umgebungen mit extremen Temperaturen

In extrem kalten Regionen behält PTFE bei extrem niedrigen Temperaturen von -260 °C ein gewisses Maß an Flexibilität; In industriellen Umgebungen mit hohen Temperaturen bleibt die Zugfestigkeit bei 260 °C ungefähr gleich 5MPa (ca. 1/5 des Raumtemperaturwertes), mit einer Biegefestigkeit von 1,4 MPa , Gewährleistung der strukturellen Integrität in Notfällen.

Technologieentwicklung und zukünftige Richtungen

Intelligente Überwachungsintegration

Nächste Generation Rohrförmige Stromschienen aus PTFE kann integrierte faseroptische Temperaturüberwachungssysteme für die Echtzeitüberwachung der Leitertemperatur integrieren. Die technische Praxis zeigt, dass diese Technologie frühzeitig vor potenziellen Hotspots warnen kann 48 Stunden im Voraus, wodurch die Ausfallraten von 0,3/Jahr auf reduziert werden 0,02/Jahr . Zukünftige Iterationen werden 5G-Kommunikationsmodule integrieren, um das Hochladen von 128 Betriebsparametern in Echtzeit und eine vorausschauende Wartung zu ermöglichen.

Grünes Material-Upgrade

Produkte der neuen Generation, die recycelte Kupfermaterialien verwenden (Kupfergehalt ≥95 % recyceltes Material), reduzieren den CO2-Fußabdruck um 38 % im Vergleich zu herkömmlichen Produkten in CO2-empfindlichen Szenarien wie Rechenzentren, was dem globalen Trend zu kohlenstoffarmen Energiegeräten entspricht.

Erforschung der supraleitenden Technologie

Hochtemperatur-supraleitende rohrförmige Kupferschienen im Laborstadium wurden bereits hergestellt 20000A Strombelastbarkeit bei -196℃, mit kommerzieller Anwendung voraussichtlich um 2030, was die technischen Grenzen der Hochstromübertragung neu definieren wird.

Auswahl- und Betriebs- und Wartungsgrundlagen

Bei praktischen Ingenieuranwendungen verdienen folgende technische Punkte Beachtung:

1. Auswahl der Wandstärke : Für chemische Rohrleitungsabdichtungsanwendungen werden ungefüllte PTFE-Manschetten mit einer Wandstärke ≥1 mm empfohlen; Für elektrische Isolationsanwendungen, die zyklischen Temperaturschocks ausgesetzt sind, werden kohlenstofffaserverstärkte Modelle mit einer thermischen Ermüdungslebensdauer empfohlen 3 Mal das von Standardmodellen
2. Temperaturspanne : Bei allen Hochtemperaturanwendungen sollte eine Temperatursicherheitsmarge von 10–15 % eingehalten werden
3. Teilentladungskontrolle : Qualitätsprodukte sollten die Teilentladung unten kontrollieren 5 Stück (bei Prüfspannung 1,5Ur), höher als der IEC-Standardgrenzwert von 10pC
4. Integrität der Abschirmschicht : Die Kontinuität abgestufter Abschirmschichten wirkt sich direkt auf die Verteilung des elektrischen Feldes aus; Bei der Installation muss ein Bruch oder Faltenbildung der Kupfergewebebänder vermieden werden
